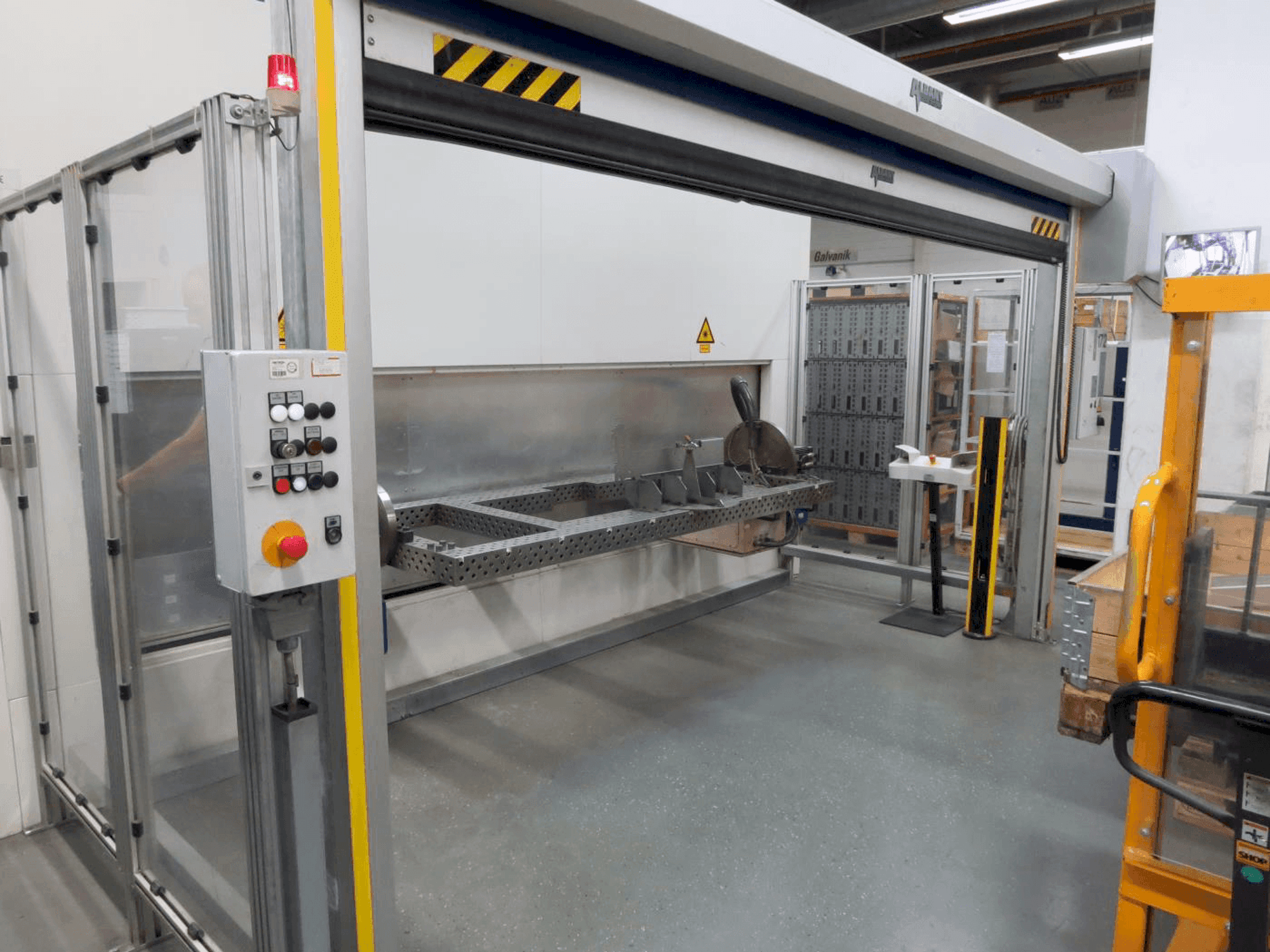

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Dotazione supplementare

• La tavola di serraggio ha dimensioni (X x Y) di 2400x1000 mm.

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Cabina protettiva a prova di luce laser con tetto, telecamera ccd, monitor b/n, mirino regolabile, cavo di alimentazione della telecamera lungo 30 m e cavo video bnc lungo 10 m.
• Obiettivo con lunghezza focale f = 200 mm, cassetta di vetro protettivo per una facile sostituzione del vetro protettivo
• Guida e sagomatura del fascio, protezione ottica con laval crossjet, meccanica robotica industriale a sei assi con cinematica articolata
• Ottica di lavorazione beo 7000210p per la saldatura laser, progettata per il carico utile e i momenti di inerzia specificati di 30 kg
• Principali tempi di carico e scarico parallelo dei componenti, progettazione della cella robotica con robot sospeso.
• Espandibile fino a un massimo di 4 cavi luminosi laser, collimazione 0° con defocalizzazione e osservazione tramite telecamera.
• Laser pilota con supporto per sensore al plasma, controllo del laser pilota tramite comando del laser
• Software di programmazione laser winlas. Possibilità di memorizzare 99 programmi laser.
• Potenza di uscita: 3000 watt sul pezzo, 4000 watt in totale con 1000 watt di riserva di controllo
• Configurazione dell'ottica per 1 cavo di luce laser con commutazione rapida (tempo di commutazione di 50 ms), la configurazione dell'ottica può essere

Vantaggi tecnici della macchina

• Dispositivo laser, guida e sagomatura del fascio trumpf nd:yag laser hl 3006 d, cavo luce laser llk-b 06, lunghezza 40 m
• 2 assi rotanti nc, ciascuno con controcuscinetto e una larghezza di serraggio netta di 2000 mm
• 1 asse rotante principale per la rotazione dei componenti in entrata e in uscita, tipo handte sf - l4000
• Protezione dell'area di svolta per mezzo di una serranda avvolgibile fino alla larghezza della cabina
• Vetro protettivo, sistema di estrazione delle piastre di alimentazione dei supporti, compatibile con i robot
• Integrazione a tenuta di luce nella cabina di protezione, software
• Posizionatore di componenti: posizionatore a doppia rotazione dwpv 500ms per il mantenimento di due dispositivi di bloccaggio dei componenti
• Robot kuka kr 30/ha (alta precisione) con controller kr c2, cavo video bnc, lunghezza 10 m
• Diametro della fibra 600 mm, volume d'aria 4000 m3/h, sistema di spegnimento automatico integrato
• Ingombro a terra incluso il posizionatore: (lxl): 4800 mm x 4300 mm

Informazioni extra

La macchina non dispone di un trainafilo // La macchina è ancora sotto tensione
