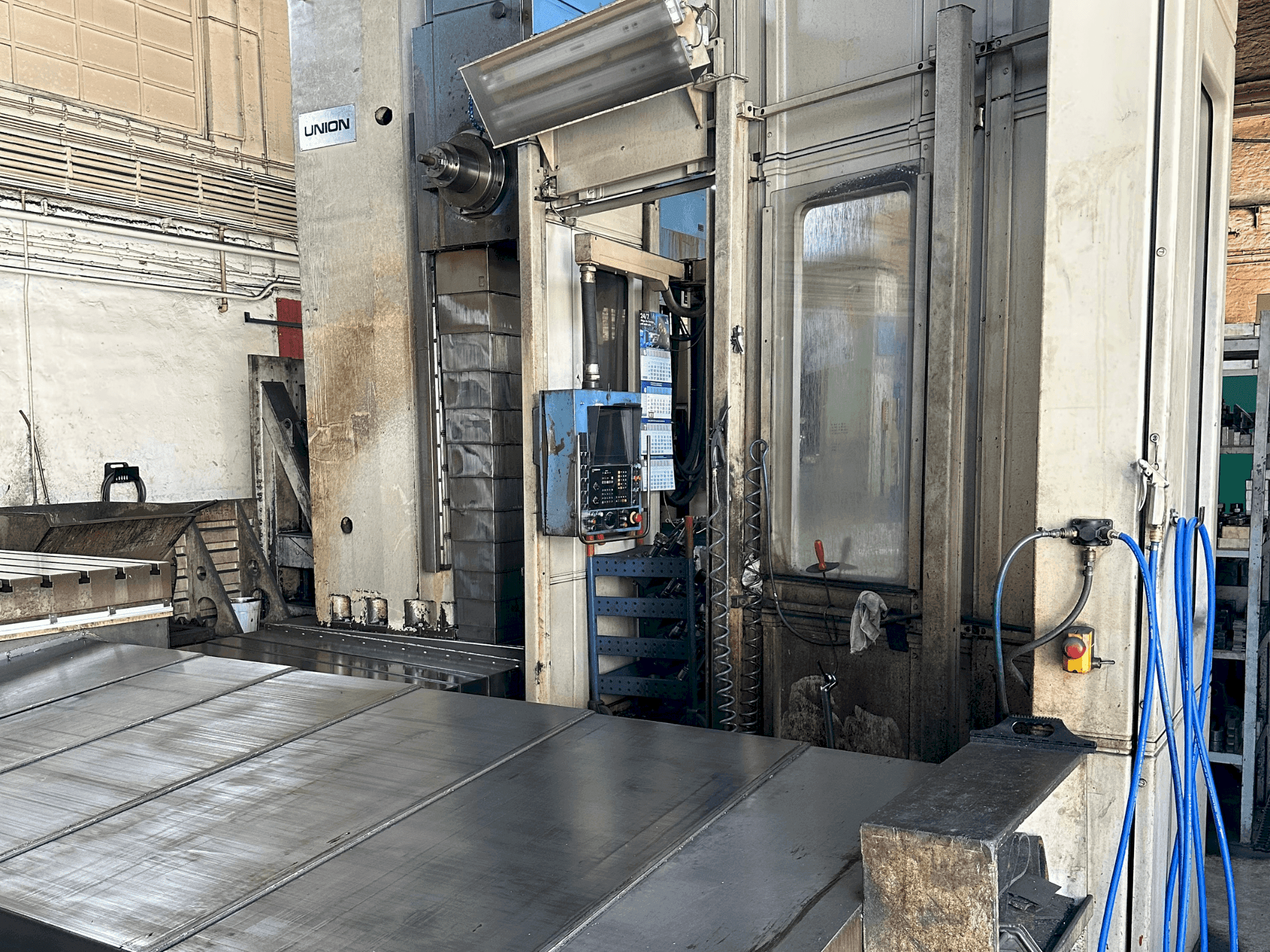

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Informazioni extra

Percorsi di traslazione: Movimento verticale della testa del mandrino (asse Y): 1600 mm (2000). Movimento longitudinale del supporto (asse Z): 1000 mm (1600). Movimento del mandrino di alesatura (asse W): 700 mm. Avanzamento: Avanzamento continuo per gli assi Y e Z: 1 a 7099 mm/min. Mandrino: Forza di serraggio utensile: 25000 N. Diametro massimo di foratura: 500 mm. Sistema elettrico: Tensione di rete: 380 VCA ± 10% (sono possibili altre tensioni). Frequenza: 50 Hz ± 2%. Potenza di connessione: BFK taglia 130: 80 kW. BFK taglia 150: 100 kW. Fusibile primario di protezione: 200 A (a 380 VCA). Sistema idraulico: Contiene l'intera generazione, il trattamento e la distribuzione del flusso di pressione. È alloggiato in un'unità idraulica separata con una stazione di stoccaggio. Superficie di serraggio: 1250 x 1600 mm. 1600 x 2000 mm. Carico massimo di serraggio: 1250 x 1600 mm. Carico di serraggio: Distribuzione uniforme del carico: 8000 kg e 12500 kg, rispettivamente. Distribuzione del carico non uniforme (su metà della superficie del tavolo): 4000 kg e 6000 kg, rispettivamente. Momento d'inerzia di massa max. Momento d'inerzia di massa: 3000 kgm² e 7000 kgm². Coppia massima di carico: 19000 N e 7000 kgm². Coppia di carico: 19000 N e 35000 N quando la tavola di bloccaggio è bloccata. Avanzamento e traslazione rapida: Avanzamento continuo (asse X): da 1 a 7099 mm/min. Traslazione rapida (asse X): 7100 mm/min. Interpolazione: Lineare e circolare. Interpolazione 3D. Interpolazione elicoidale. Interpolazione cilindrica. Programmazione: Precisione di ingresso: 0,001 mm per gli assi lineari e 0,001° per gli assi rotativi. Memoria programma centrale: 3100 frasi NC. Caratteristiche aggiuntive: Correzione utensile per 99 coppie (lunghezza e raggio). 8 cicli di lavorazione e 200 sottoprogrammi liberi. Simulazione del programma e I/O paralleli alla lavorazione. Ampio sistema di diagnostica per l'assistenza e la risoluzione dei problemi.
