- Centro di lavoro UNION T105 in vendita | gindumac.com

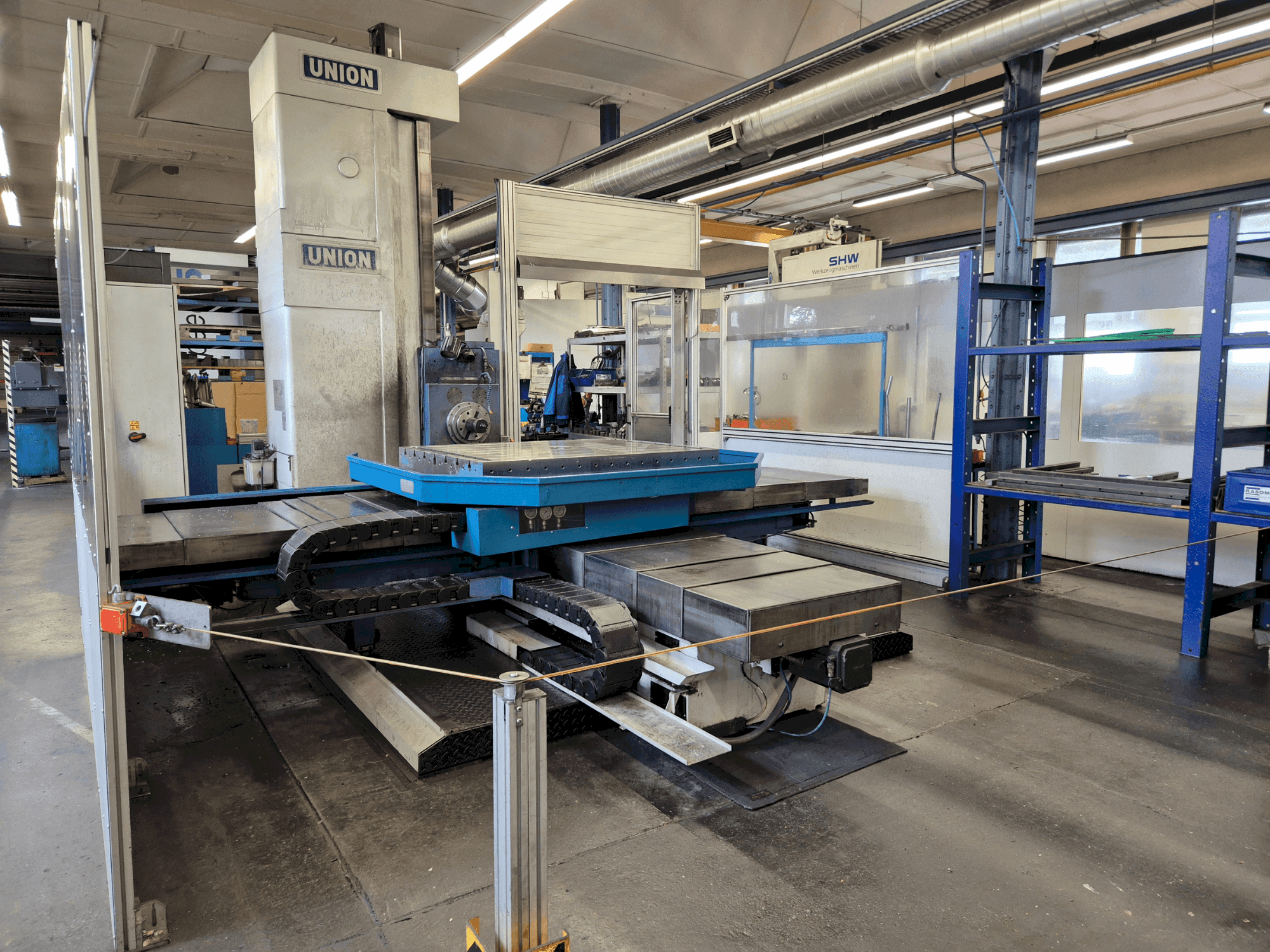

Questo centro di lavoro orizzontale UNION T105 è stato prodotto nel 1999. Presenta un'area di lavoro con un'altezza di lavorazione di 1600 mm, una larghezza di 2000 mm e un movimento longitudinale della tavola di 1600 mm. Il diametro del mandrino di foratura è di 105 mm e comprende un sistema di controllo TNC 426 di Heidenhain. Il tavolo è girevole a 360° con un passo di 1°. Considerate l'opportunità di acquistare questo centro di lavoro orizzontale UNION T105. Contattateci per maggiori informazioni.
Panoramica
- marca: UNION
- anno: 1999
- MODELLO: T105
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Centro di lavoro orizzontale
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - UNION T105
Sistema di controllo
- Marca: HEIDENHAIN
- Modello: TNC 426
Trasmissione principale
- Numero di assi: 3
Movimento
- Movimento ASSE-X: 1600 mm
- Movimento ASSE-Y: 2000 mm
- Movimento ASSE-Z: 1600 mm
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Movimento del mandrino di foratura asse w: 710 mm
- - Superficie di serraggio: 1200 x 1500 mm
- - Capacità di rotazione: 360°/ passo di 1°
- - Precisione di posizionamento e ripetizione: +/- 0. 025 mm
- - Lavorazione su quattro lati: possibile
- - Macchina ancora sotto tensione / Asse Y (movimento verticale) 1600 mm/ Asse W (movimento del mandrino di alesatura) 700mm/ Posizione più bassa del centro del mandrino di alesatura rispetto al centro della tavola 0mm/ max. Forza di avanzamento Y 16000 kN/ max. Forza di avanzamento W16000 kN/ Velocità di avanzamento 2...4000 mm/min/ Velocità di traslazione rapida Y 6 m/min/ Velocità di traslazione rapida W 4 m/min/ Diametro del mandrino di alesatura105 mm/ Numero di stadi di trasmissione 2/ Gamma di velocità I. Stadio a ingranaggi min-¹5...630/ Gamma di velocità II. Stadio a ingranaggi min-¹631...2000/ Potenza dell'azionamento principale (S1-Operazione) 22kW/ max. Coppia sul mandrino (S1-Operazione) 1327 Nm/ max. Coppia sul mandrino (funzionamento S6, 60% ED) 2000 Nm/ Spazio richiesto, L x L x H mm vedi schema di installazione/ Peso netto (versione superiore) circa 17 200 kg/ Valori di connessione, elettrici: Potenza totale 63 kVa/ Prefusibile A125/ Corrente nominale A92/ Sezione della linea di alimentazione 50 mm²/ Tensione di esercizio, macchina/armadio di comando/prese 400/230V +6/-10%/ Frequenza Hz50/ Tensione di controllo 24V ±10%/ Collegamento armadio elettrico illuminazione e presa A 10/ Grado di protezione macchina IP 54/ Classe di protezione armadio di comandoIP 54/ Asse Y (movimento verticale) 1600mm/ Asse W (movimento del mandrino di alesatura) 700mm/ Posizione più bassa del centro del mandrino di alesatura rispetto al centro della tavola 0mm/ max. Forza di avanzamento Y 16000kN/ max. Forza di avanzamento W 16000kN/ Velocità di avanzamento 2...4000 mm/min/ Velocità di traslazione rapida Y 6 m/min/ Velocità di traslazione rapida W 4 m/min/ Diametro del mandrino di alesatura 105 mm/ Numero di stadi di trasmissione 2/ Gamma di velocità I. Stadio di trasmissione min-¹5...630// Gamma di velocità II. Stadio a ingranaggi min-¹631...2000/ Potenza dell'azionamento principale (S1-Operazione) 22kW max./ Coppia sul mandrino (S1-Operazione) 1327 Nm max./ Coppia sul mandrino (funzionamento S6, 60% ED) 2000 Nm
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
Borja Garcia
Termini di pagamento
Pagamento anticipato
