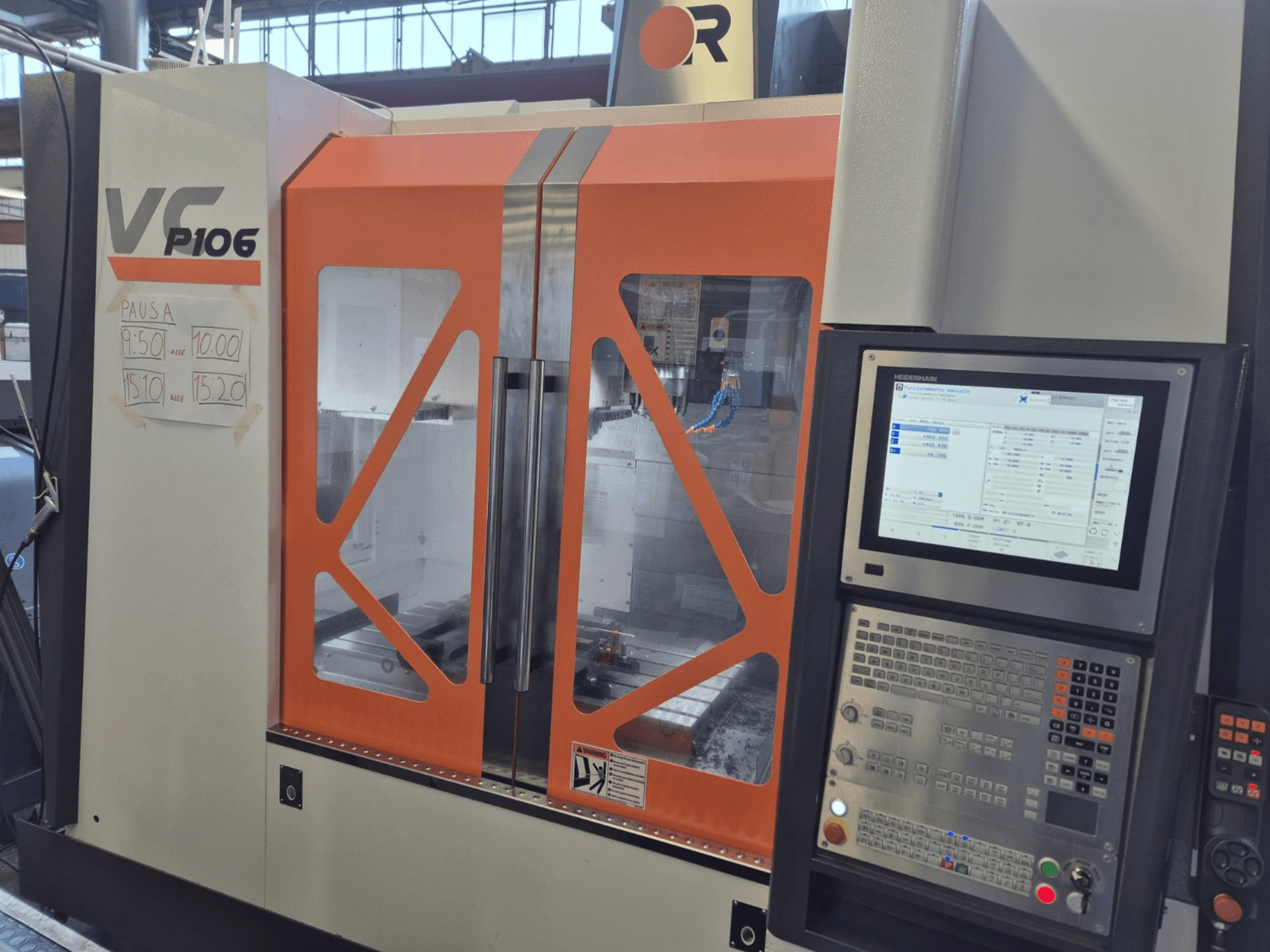

Victor - Vcenter P106IT-MIL-VIC-2023-00001

Informazioni aggiuntive

• Corse: Asse X 1060 mm, asse Y 600 mm, asse Z 560 mm

• Avanzamento rapido X/Y/Z: 32 / 48 m/min

• Potenza del servomotore dell'asse: 3 kW

• Diametro vite a ricircolo di sfere: 40-45 mm

• Passo della vite a ricircolo di sfere: 16 mm

• Larghezza della guida: 45-35 mm

• Accelerazione dell'asse: 0.5-0.7 G

• Tabella

  • Dimensioni: 520 × 1120 mm

  • Carico massimo: 600 kg

  • Scanalature a T: 5 × 18 × 100 mm

• Velocità massima: 12000 rpm

• Attacco mandrino: BBT-40

• Potenza motore: 11-15 kW

• Capacità del cambio utensili: 30 utensili

• Diametro massimo dell'utensile (adiacente vuoto): 75 (150) mm

• Lunghezza massima dell'utensile: 300 mm

• Peso massimo dell'utensile: 7 kg

• Tempo di cambio utensile: 2,3 s.

• Base e colonna in ghisa Meehanite in un unico pezzo con nervature sovradimensionate per un'elevata rigidità

• Stabilizzato all'aperto per almeno 6 mesi per eliminare le tensioni interne

• Progettato per un'efficiente evacuazione dei trucioli e un facile accesso dell'operatore

• Struttura sviluppata con FEA (Finite Element Analysis) per una rigidità e uno smorzamento delle vibrazioni ottimali

• Guide lineari sulla base (assi X/Y) e sulla colonna (asse Z)

• Doppia coclea per la rimozione dei trucioli
