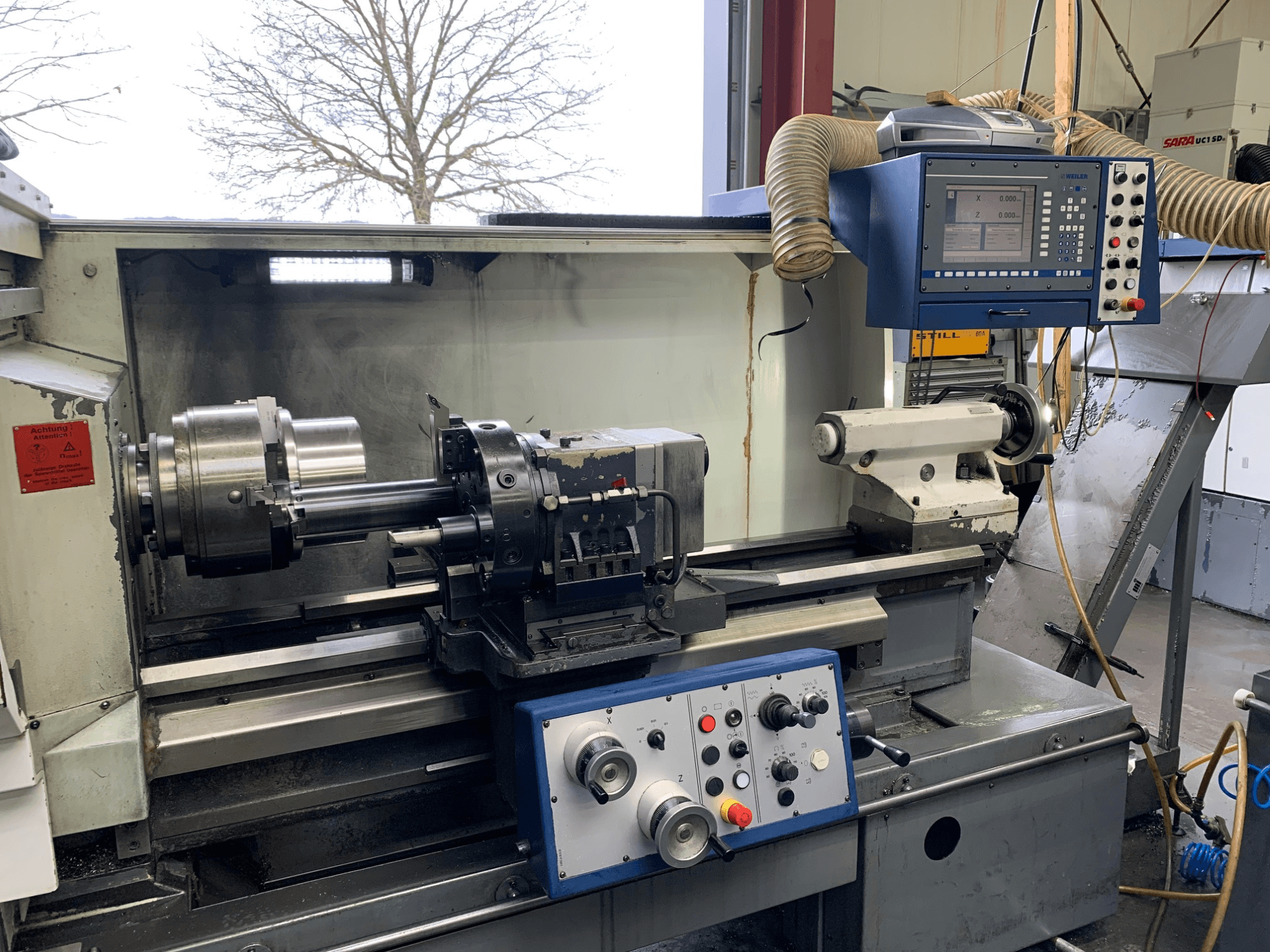

Weiler - E55X1000 DE-TUR-WEI-2004-00001

• Carico totale collegato: 20 kW

• Potenza totale richiesta: 27 kVA

• Conicità interna: metrica 90

• Diametro del mandrino nel cuscinetto anteriore: 120 mm

• Foro del mandrino: 83 mm

• Diametro della flangia: 500 mm

• Diametro massimo del mandrino: 315 mm

• Coppia massima: 1600 Nm

• Sistema di utensili: torretta (VDI 40)

• Dimensione del gambo dell'utensile: 32 x 25 mm

• Numero di guide longitudinali: 1

• Numero di slitte trasversali: 1

• Interasse: 1100 / 2100 mm

• Corsa trasversale: 340 mm

• Conicità della contropunta: MK 5

• Diametro cannotto contropunta: 80 mm

• Corsa cannotto contropunta: 200 mm

• Corsa massima della contropunta: 1000 / 2000 mm

• Avanzamento longitudinale: 0,001 - 20 mm/giro

• Avanzamento trasversale: 0,001 - 20 mm/giro

• Traslazione rapida longitudinale: 10 m/min

• Traslazione rapida trasversale: 5 m/min

• Forza di avanzamento longitudinale: 10000 N

• Forza di avanzamento trasversale: 7000 N

• Gamma di filettature metriche: 0,1 - 250 mm

• Gamma di filettature Whitworth: 1/4 - 56 filetti/pollice

• Gamma moduli: 0.125 - 28

• Gamma DP: 0.05 - 48

• Sezione trasversale massima di taglio: 2,25 mm²

• Velocità di taglio: 140 m/min

• Stadio di trasmissione I: 89 giri/min al 100% del ciclo di lavoro

• Stadio di marcia II: 355 giri/min. al 100% del ciclo di lavoro

• Consumo di refrigerante (normale): 30 l/min a 0,4 bar

• Consumo di refrigerante (aumentato): 30 l/min a 3,5 bar

• Livello di rumorosità: 80 dB(A)

• Elettrico:

  • Tensione di esercizio: 400 V

  • Tensione di controllo: DC 24 V

  • Carico collegato: 30 kVA

  • Corrente nominale: 43 A

  • Frequenza: 50 Hz

  • Fusibili principali: 50 A

• Nota sulle condizioni: un piccolo attuatore che commuta tra gli stadi di ingranaggi è difettoso; entrambi gli stadi di ingranaggi sono funzionanti.

Apparecchiature aggiuntive

• Trasportatore di trucioli
