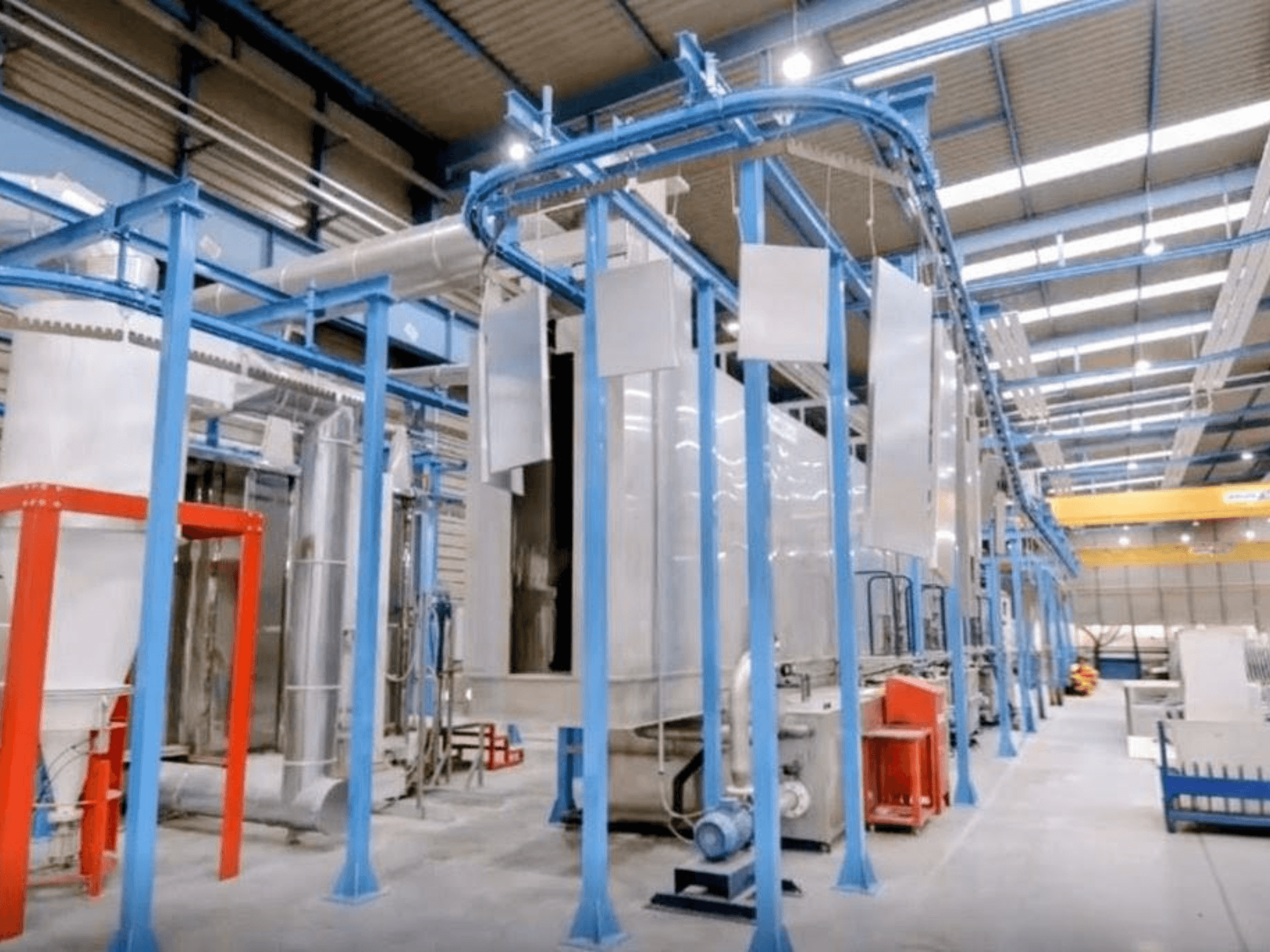

CABYCAL - lppES-OTH-CAB-2018-00001

• Trasportatore

  • Tipo: Trasportatore monorotaia sospeso (azionato da convertitore di frequenza)

  • Intervallo di velocità: da 0,75 a 1,2 m/min (velocità di progetto 0,75 m/min)

• Movimentatore alternato (asse di applicazione)

  • Corsa verticale massima: 2.200 mm (regolabile)

  • Velocità verticale: da 0,14 a 0,6 m/s (regolabile)

  • Movimento di posizionamento: regolazione manuale

• Capacità di lavorazione

  • Materiale del pezzo: metallo

  • Dimensioni massime del pezzo (L x P x A): 1.000 x 100 x 2.000 mm

  • Spazio libero tra le guide (L x A): 300 x 2.200 mm

  • Carico massimo: 35 kg per rastrelliera da 800 mm

  • Capacità produttiva: 56 rastrelliere/ora a 0,75 m/min; 90 rastrelliere/ora a 1,2 m/min

• Sistema di applicazione della polvere

  • Marca/Modello: Nordson Encore LT

  • Dispositivi di movimento alternato: 2 dispositivi elettronici

  • Pistole automatiche: 4 pistole automatiche a polvere con moduli di controllo individuali

  • Cabina di verniciatura a polvere e recupero: cabina con ciclone di recupero e filtro assoluto con pulizia automatica a getto d'aria pulsata

  • Velocità dell’aria in corrispondenza delle aperture: circa 0,5 m/s

• Componenti di linea e apparecchiature termiche

  • Tunnel di pretrattamento: tunnel di pulizia a 5 stadi con bagni chimici, aspiratore di vapori, elettrovalvole di avanzamento

  • Forno di essiccazione: alimentato a gas, scambiatore di calore interno, 2 ventilatori di ricircolo dell’aria, 2 ventilatori a cortina d’aria

  • Forno di polimerizzazione: alimentato a gas, scambiatore di calore interno, 2 ventilatori di ricircolo dell’aria, 1 ventilatore a cortina d’aria, 1 ventilatore di estrazione superiore

  • Bruciatori dei forni: BALTUR (Codice 17080010 / BTG 15 5060HZ)

  • Temperatura massima di esercizio: 180 °C

• Alimentazioni e requisiti tecnici

  • Allacciamento elettrico: 400 V CA, trifase + neutro + terra, 50 Hz

  • Potenza elettrica totale: 90 kW (circa 80 kW di potenza richiesta sulla linea)

  • Consumo elettrico: ~80% (esclusa la cabina di applicazione)

  • Combustibile di riscaldamento: gas naturale

  • Potenza termica: 520 kW totali (650 kW di potenza installata / ~420 kW di consumo con recupero di calore)

  • Aria compressa: aria pulita e secca a 6–8 bar (2 attacchi da 1/2" + 1 attacco da 1" per l’applicazione)

  • Acqua da osmosi inversa: distribuzione a 1 punto (TTS) a 2–3 bar; ~600 l/h tramite ingresso da 2"

  • Requisiti dell’edificio: 4–5 fori sul tetto per i camini di estrazione; si raccomanda un pozzetto o una trincea di raccolta delle acque reflue per il drenaggio di pretrattamento

Attrezzatura aggiuntiva

• 1 pistola manuale per polveri con unità di controllo a cremagliera integrata

• 1x Unità di setacciatura completa con tubo di alimentazione da 10 m

• 1 tramoggia per polveri da 36 kg

• 1 pompa Venturi di recupero
