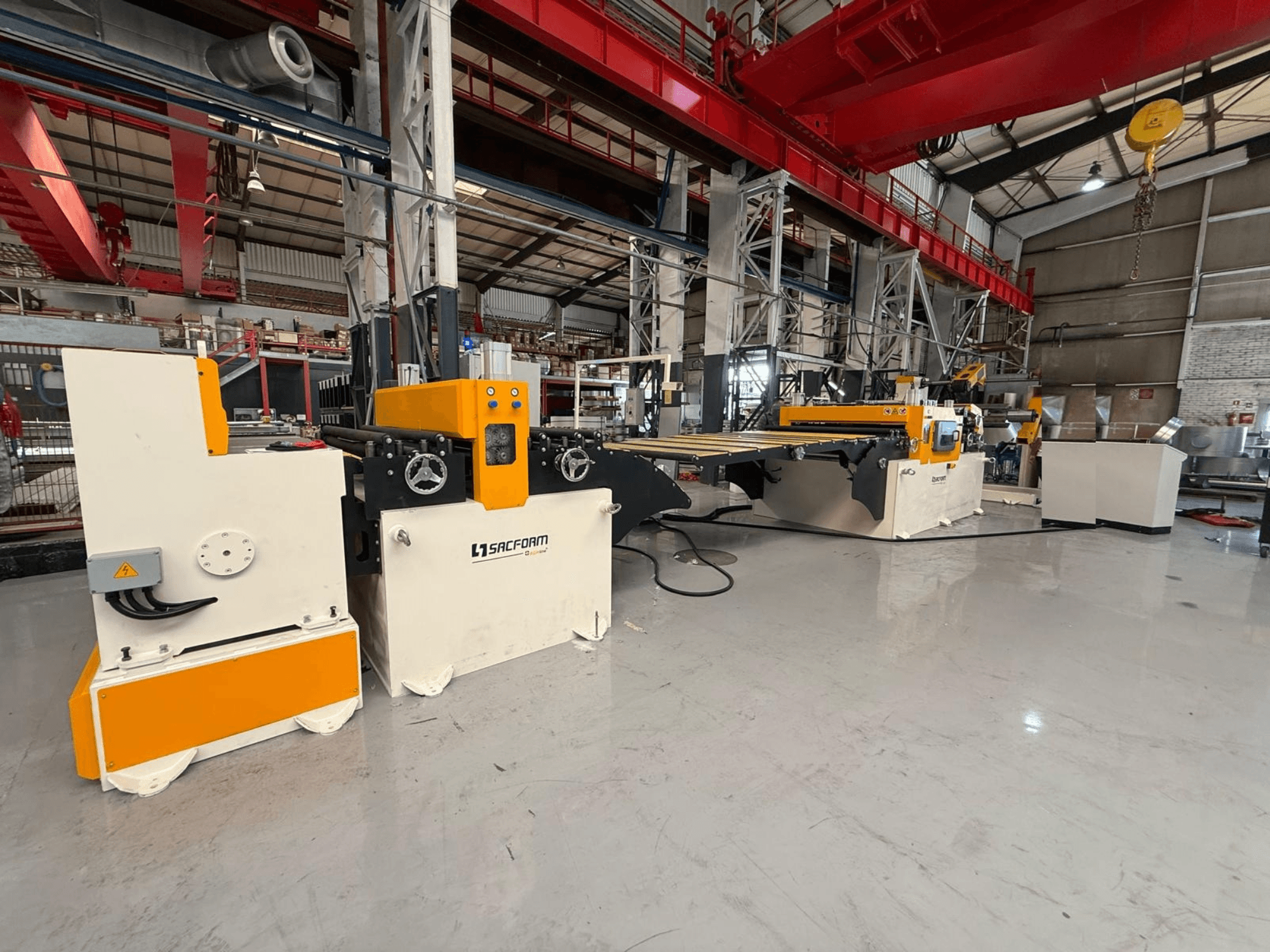

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Capacità: larghezza 1500 mm x spessore 1–3 mm (AL/MS), fino a 1,5 mm (SS), bobine da 6 tonnellate

• Materiali: alluminio (AL), acciaio dolce (MS), acciaio inossidabile (SS)

• Dimensioni della lamiera finita: larghezza 500–1500 mm; lunghezza 500–4000 mm

• Specifiche delle bobine: diametro interno 490/610 mm; diametro esterno max 1400 mm; peso max 6000 kg

• Velocità di linea: 30 m/min di velocità di lavoro libera (la cesoia start-stop aggiunge circa 2,5 s per taglio)

• Operatori: 1

• Alimentazione e servizi:

  • Elettrica: 380 V, trifase, 50 Hz; ausiliaria 220 V, 50 Hz; solenoidi 24 V CC

  • Potenza installata 32 kW; consumo tipico in funzionamento 13 kW

  • Aria compressa: 6 bar

  • Idraulica: pressione di esercizio 120 bar; pressione principale 220 bar; 2 unità idrauliche, ciascuna da 40 L

• Controllo ed elettronica: PLC Siemens; elettronica e pannello di controllo Siemens/Rexroth; touchscreen da 7"; funzionalità di assistenza remota

Configurazione della linea (moduli inclusi e specifiche chiave)

• Carrello idraulico di carico delle bobine:

  • Capacità 6000 kg (singola bobina), larghezza massima 1500 mm, diametro esterno massimo 1400 mm

  • Tavola a V, traslazione e sollevamento idraulici (corsa di 300 mm), comando tramite pannello

• Svolgitore idraulico a mandrino singolo:

  • Capacità 6000 kg; larghezza massima del nastro 1500 mm; diametro interno 490–610 mm; diametro esterno 1400 mm

  • Mandrino idraulico con espansione conica; tamburo motorizzato con riduttore, velocità regolabile

  • Braccio di pressione/sicurezza superiore; sensore laser per lo svolgimento controllato e l’arresto automatico

• Piattaforma automatica di instradamento e infilatura con braccio di piegatura servoassistito:

  • Infilaggio automatico della bobina e trasferimento alla raddrizzatrice

  • Braccio di piegatura: 2 rulli Ø110 mm, servoazionati; 2 pistoni

  • Movimento della piattaforma: idraulico su/giù e avanti/indietro; automatico, nessun infilaggio manuale

• Unità di raddrizzatura:

  • Velocità fino a 30 m/min; larghezza di lavoro 500–1500 mm

  • 11 rulli in totale: 7 di raddrizzatura, 2 di alimentazione, 2 di serraggio (tutti Ø110 mm)

  • Regolazione motorizzata del raddrizzatore; gruppo rulli apribile idraulicamente

  • Pressione dei rulli pneumatica; gruppo ingranaggi a gioco ridotto; materiale degli ingranaggi 8620

  • Guide a cuscinetti verticali; 2 unità di guida; regolazione della larghezza tramite sistema a ingranaggi

  • Funzione di rivestimento in PVC inclusa

• Alimentatore servoassistito:

  • Velocità fino a 30 m/min; larghezza massima 1500 mm; spessore 1–3 mm

  • 2 rulli servoassistiti (superiore/inferiore) Ø 110 mm; materiale dei rulli 4140

  • Controllo del taglio a misura basato su encoder; pressione pneumatica; ingranaggi a gioco ridotto

  • Guida: guide laterali su entrambi i lati, rulli di guida orizzontali, regolazione della larghezza tramite ingranaggi, allineamento a destra/sinistra fino a 90°

  • Servocomando: ciclo di alimentazione automatico, velocità programmabile, lunghezza e quantità di taglio programmabili, memoria per 250 programmi e fino a 50 lunghezze, touchscreen da 7", 8 uscite esterne

• Cesoia a ghigliottina con avvio-arresto:

  • Capacità di taglio 1–3 mm; larghezza 1500 mm

  • Materiale delle lame 2379; lame ad alto tenore di carbonio/cromo; 2 taglienti superiori, 4 inferiori

  • Distanza tra le lame regolabile; bloccaggio meccanico della lamiera

  • Perdita di tempo di ciclo di circa 2,5 s per taglio; guide in teflon sulla trave di taglio

• Marche dei componenti idraulici e pneumatici: valvole idrauliche Bosch Rexroth/Bucher; componenti pneumatici Festo/Pemaks; motori Gamak/Yilmaz

• Impianto elettrico/automazione: PLC Siemens; componenti Siemens/Rexroth; quadro elettrico e sistema di automazione

Note

• Capacità per l'acciaio inossidabile limitata a uno spessore massimo di 1,5 mm.

• I 30 m/min indicati si riferiscono alla velocità in linea libera; la produttività effettiva dipende dal ciclo di avvio-arresto della cesoia (~2,5 s per taglio).
