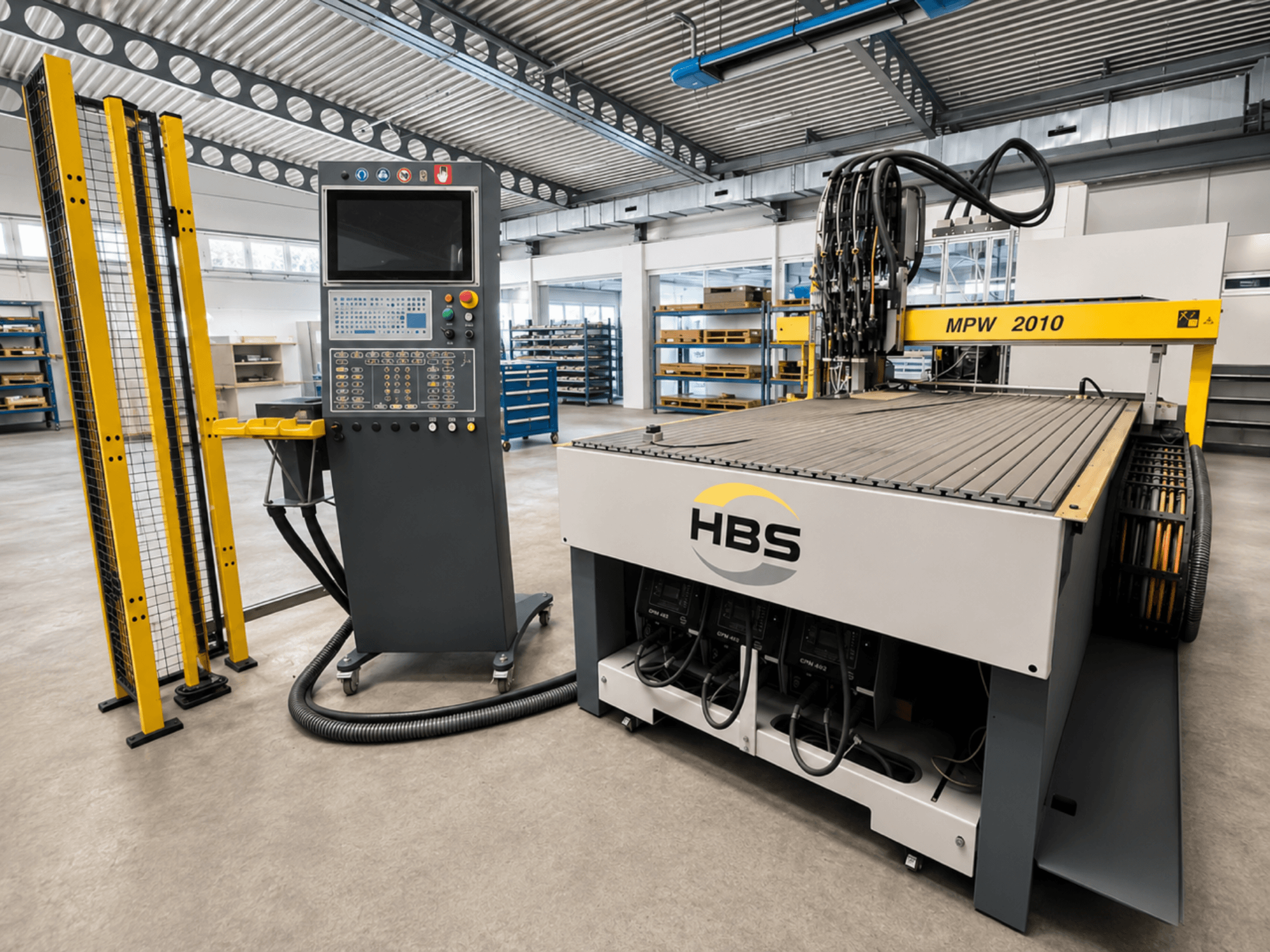

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Campo di lavoro (asse X): 1250 mm (testine da 1 a 3) / max. 1450 mm

- Campo di lavoro (asse Y): 2250 mm

- Corsa di lavoro (asse Z): 0-200 mm (motorizzata, liberamente programmabile, corsa totale 215 mm)

- Velocità di traslazione (assi X/Y): circa 48 m/min

- Velocità di traslazione (asse Z): circa 25 m/min

- Capacità di saldatura: da circa 30 a 40 perni/minuto

- Precisione della macchina (acciaio/alluminio): ± 0,2 mm (per perni HBS CD da Ø 3 a Ø 8 mm)

- Diametri dei perni: da Ø 3 mm a Ø 8 mm (con flangia)

- Lunghezze dei perni: da 8 mm a 40 mm (capacità di alimentazione da 7 a 50 mm)

- Alimentazione principale: 3 x 400 V CA / 32 A / 50-60 Hz

- Carico collegato: max. 12 kVA

- Pressione dell’aria: min. 6 bar, max. 10 bar

- Consumo d’aria: circa 10 l per perno saldato

- Unità di controllo: HBS PC Control (Schneider Electric)

- Unità di alimentazione: 3 unità HBS-CDMI 2402 / 230 V EU

- Alimentatori automatici di perni: 1 alimentatore di perni completamente automatico HBS VBZ-3 con alimentatore a vaschetta

- Teste di saldatura automatiche: 1 testa di saldatura automatica HBS KAH 412C con display LCD

- Sistema di sicurezza: barriera fotoelettrica di sicurezza di categoria 4 (altezza 1500 mm) con recinzione perimetrale su due lati e arresto di emergenza

Accessori inclusi:

Valigetta porta utensili/di conversione HBS per KAH 412, dispositivo di bloccaggio pneumatico (HBS-PN-NH), spruzzatore a 3 ugelli (MPW TC), kit di conversione VBZ-U6 (Ø 3, 4, 6, 8 mm)
