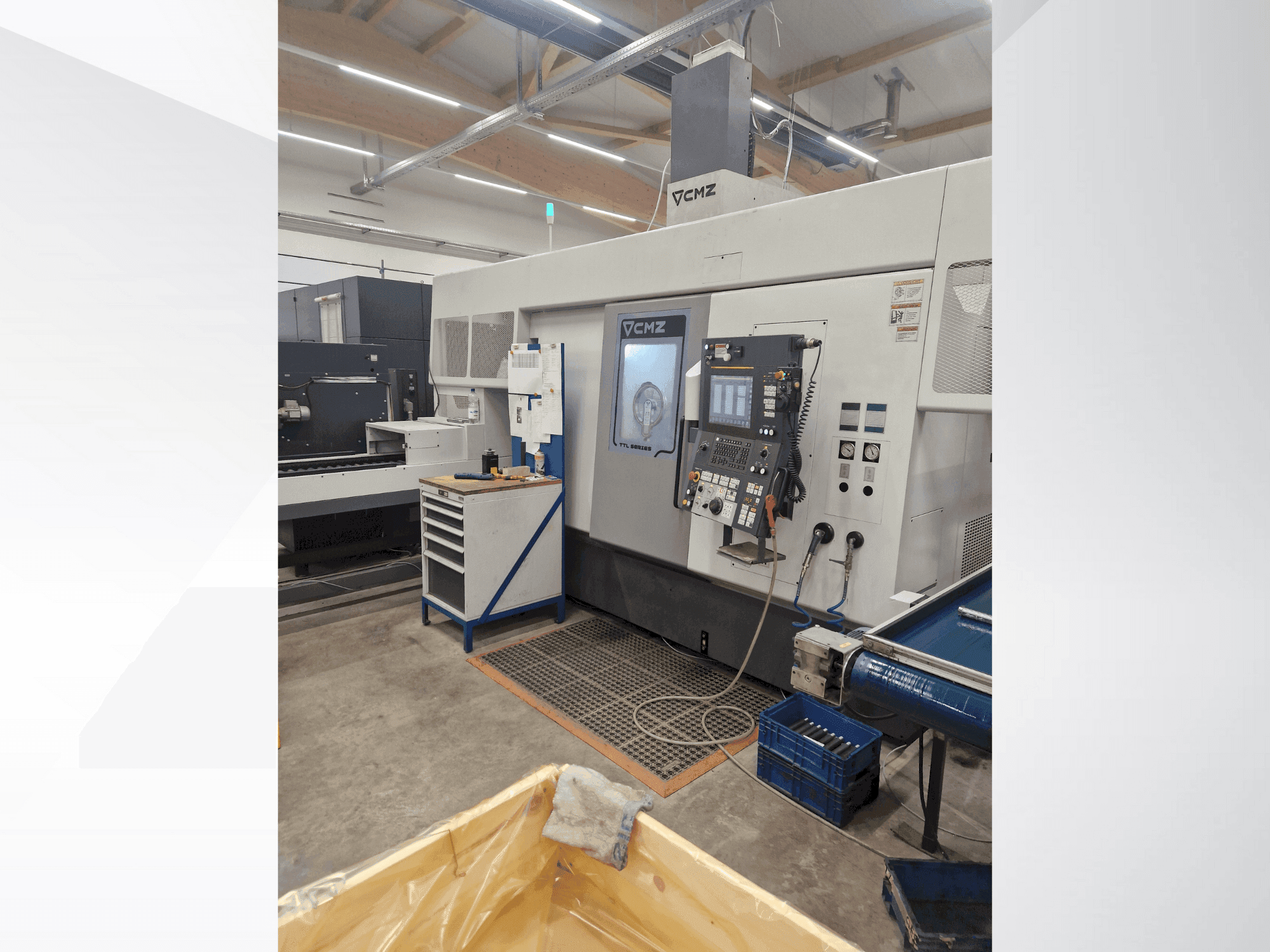

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Vantaggi della macchina

Vantaggi tecnici della macchina

- Tensione: 400 V CA

- Fasi: 3 + N + PE

- Frequenza: 50 Hz

- Potenza massima: 90 kVA

- Corrente massima: 125 A

- Pressione pneumatica: 6 bar

- Lingua della macchina: tedesco

- Sistema di controllo: Fanuc (codici G tipo A)

- Dotazione mandrino sinistro: sistema LPS, fermo assiale, alimentazione del refrigerante attraverso il mandrino, mandrino a pinza Hainbuch AXFIX 65 (di serie) 2703/0008

- Dotazione mandrino destro: sistema LPS, alimentazione del refrigerante attraverso il mandrino, contropunta versione lunga per centro motorizzato CM 3, mandrino a pinza Hainbuch AXFIX 65 (di serie) 2703/0008

- Dispositivo di presetting utensili: presetter utensili incluso

- Smaltimento trucioli: trasportatore trucioli posteriore a doppia catena

- Torretta portautensili superiore (T1): pompa del refrigerante ad alta pressione con 3 livelli programmabili (35, 15 e 6 bar), compreso filtro da 75 µm

- Torretta utensili inferiore (T2): pompa del refrigerante ad alta pressione con 3 livelli programmabili (35, 15 e 6 bar), con filtro da 75 µm

- Caratteristiche del sistema di lubrorefrigerante: ugelli di lubrorefrigerante sopra i mandrini, ugello di lavaggio del lubrorefrigerante, monitoraggio del livello del serbatoio

- Sistemi di monitoraggio: gestione della durata degli utensili, monitoraggio del carico degli utensili

- Sistema di aspirazione: flangia di collegamento Ø150, unità di aspirazione LTA E120-X1-H con componenti di installazione, tubi flessibili e supporto

- Automazione / Caricatore a portale: caricatore a portale CNC a 3 assi GL20-11 (corsa su entrambi i lati), pinza a doppio snodo servoazionata 2x180° per pezzi con albero GLII, copertura speciale per il portale

- Movimentazione dei pezzi: portapezzi WS-700-3000 sul lato anteriore sinistro, WS-700 con 3 file di guide a V (2 alberi per fila), portapezzi CMZ per materiale tondo e quadrato (versione con supporto a V a 90°), interfaccia di collegamento per il nastro di scarico del cliente

- Portautensili in dotazione: 8 portautensili radiali doppi per utensili 20x20 (310.04.092046), 6x portautensili per alesatori Ø32 H75 (310.04.092060), 2x TTL/10400/02 portautensili assiali per utensili motorizzati ER32 con raffreddamento interno a 70 bar (12.000 giri/min), 2x TTL/10400/09 Portautensili radiali per utensili motorizzati con raffreddamento interno a 70 bar ER16 (max 12.000 giri/min)

- Ganasce di serraggio incluse: ganasce per materiale grezzo (32 mm/30-35 mm, 35 mm/35-40 mm, quadrate 30 mm/30x30 mm), ganasce per pezzi finiti (32 mm/30-35 mm, 38-40 mm/35-40 mm, quadrate 30 mm/30x30 mm)

- Finestrino di ispezione girevole / spia di stato della macchina

- Cmz richiede un segnale che indichi che un pezzo può essere posizionato / segnale di uscita che indichi che il trasportatore può muoversi liberamente
