- Vendita di DMG MORI Sprint 65 linear | gindumac.com

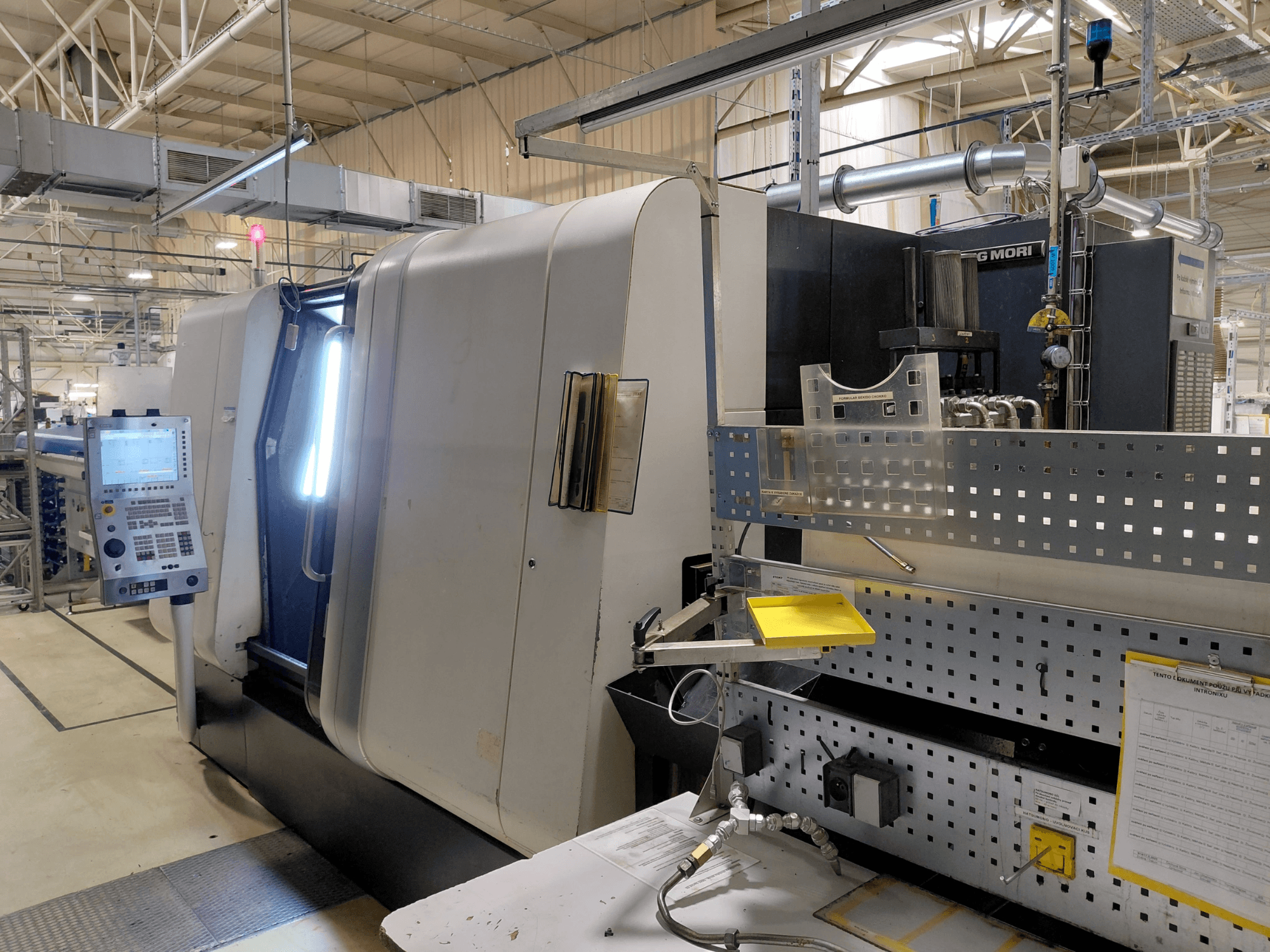

Questo lineare DMG MORI Sprint 65 a 8 assi è stato prodotto nel 2015. Presenta una velocità massima del mandrino principale di 5000 giri/min e un diametro massimo della barra del mandrino principale di 65 mm. La macchina include due torrette, ognuna con 12 posizioni di utensile guidato, e una robusta capacità del serbatoio del refrigerante di 650 litri. Se desiderate ottenere capacità di tornitura di alta qualità, prendete in considerazione il tornio multimandrino lineare DMG MORI Sprint 65 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: DMG MORI
- anno: 2015
- MODELLO: Sprint 65 linear
- Ore di esercizio: 43196
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio Multi-Mandrino
- marca unità di controllo: FANUC
Informazioni tecniche - DMG MORI Sprint 65 linear
Unità di controllo
- Marca del controllo: FANUC
- Modello del controllo: 310
Dimensioni
- Altezza macchina: 2300 mm
- Lunghezza macchina: 4500 mm
- Peso macchina: 9500 kg
- Larghezza della macchina: 1990 mm
Movimento
- Numero di assi: 8
Specifiche tecniche
- Contromandrino: Sì
- Diametro barra max: 65 mm
- Potenza mandrino: 25 kW
- Velocità mandrino: 5000 RPM
Informazioni aggiuntive
Ore totali: 64274 h; ore di funzionamento: 43196 h
Contromandrino: 17 kW; velocità massima 5000 giri/min; diametro massimo della barra 45 mm
Assi controllati da CNC:
X1: corsa 165 mm; rapido 30 m/min; accelerazione 5 m/s2
Z1: corsa 678 mm; rapido 30 m/min; accelerazione 5 m/s2
Y1: corsa 80 (+50/-30) mm; rapido 30 m/min; accelerazione 5 m/s2
X2: corsa 165 mm; rapido 30 m/min; accelerazione 5 m/s2
Z2: corsa 640 mm; rapido 30 m/min; accelerazione 5 m/s2
W2: corsa 690 mm; rapida 30 m/min; accelerazione 5 m/s2
Torrette: 2; 12 posizioni guidate per torretta; sistema di utensili VDI 30; velocità massima dell'utensile guidato 4000 giri/min.
Sistema di raffreddamento: serbatoio da circa 650 l; capacità della pompa per torretta 20 l/min; pressione 7 bar
Alimentazione elettrica: 91 kVA
Configurazione e funzioni della macchina base:
Azionamento per la slitta 1 e 2 (tutte le 12 posizioni)
Asse C per mandrino principale e contromandrino
Asse Y per la slitta 1
Pulizia pinze contromandrino con refrigerante
Preparazione meccanica per il filtro nebbia d'olio
Interfaccia elettrica e software per il caricatore di barre
Sincronismo angolare tra mandrino principale e contromandrino
Arresto automatico della macchina
2 uscite on/off aggiuntive (4 funzioni M)
Maschiatura rigida
Contatore di pezzi e di tempo
Software per la tornitura poligonale (slitta 1 e 2)
Velocità di taglio costante
Interpolazione elicoidale (diapositiva 1)
Controllo della velocità del mandrino
Spia quadrupla
Dispositivo di raffreddamento per il quadro elettrico
Opzioni di controllo:
Sistema di monitoraggio dell'usura degli utensili (monitor FANUC)
Sistema di selezione dell'utensile sorella (monitor FANUC)
Equipaggiamento aggiuntivo
Alimentatore di barre IEMCA MASTER 865 MP 43 L
Trasportatore di trucioli, a nastro
Dispositivo di scarico pezzi con nastro
Mandrino principale a pinze MPF 65/140 (senza avanzamento assiale), Ø max 65 mm
Cambio pinze manuale SACO MPT65/140 e MPF65/140
Mandrino contromandrino SMW 175-BBD, incl. adattatore
1 set di ganasce morbide per SMW 175-BBD
Pressione di serraggio differenziale per il contro-mandrino (due pressioni selezionabili)
Lavaggio esterno delle ganasce/collettori con refrigerante su mandrino principale e contromandrino
Disponibilità di vari pezzi di ricambio nuovi
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
