HELLER - MCH 250DE-MIL-HEL-2005-00004
- GINDUMAC
- Prodotti
- Macchine utensili
- Vendita di HELLER MCH 250 | gindumac.com

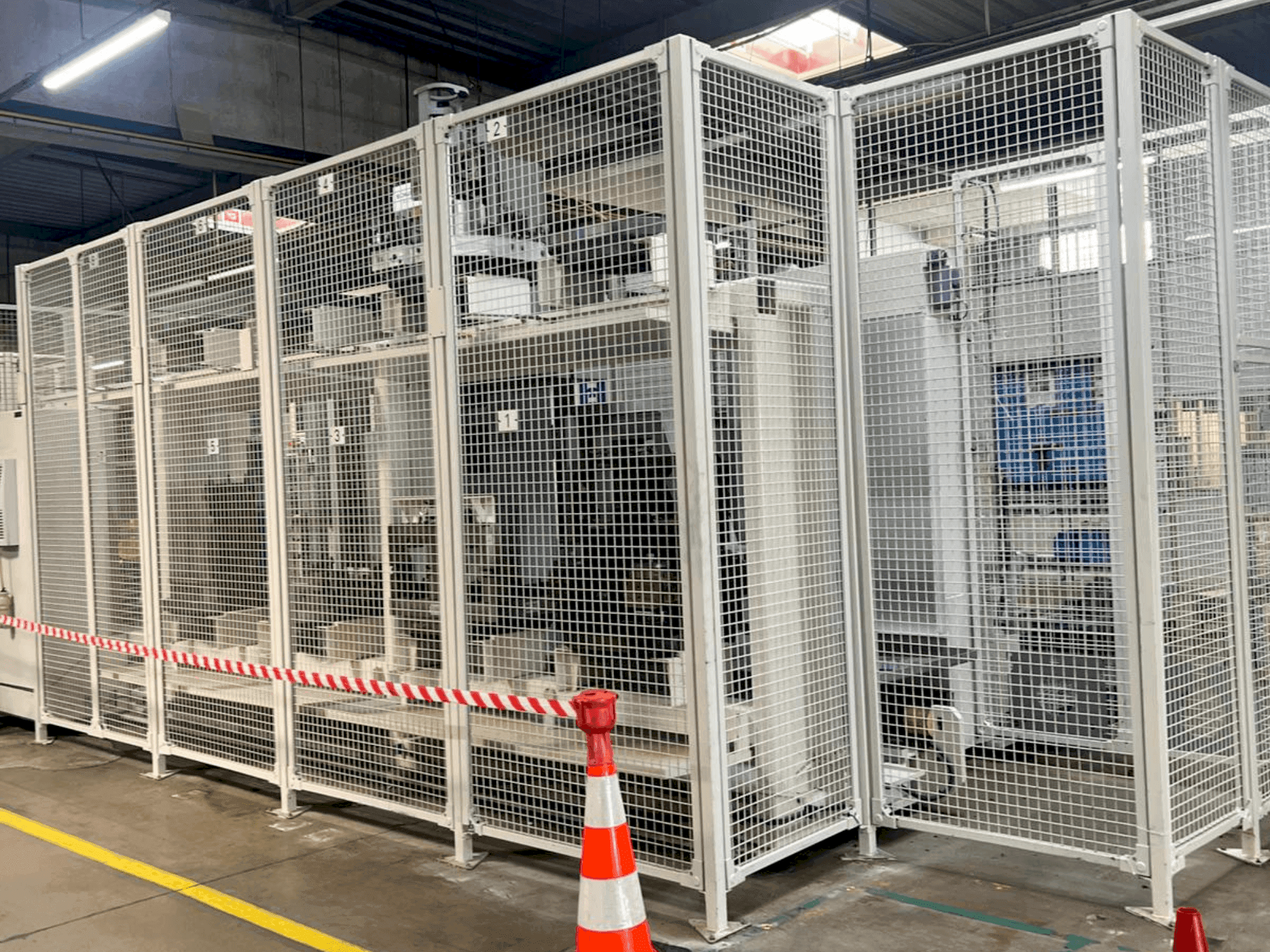

Questo centro di lavoro orizzontale a 4 assi HELLER MCH 250 è stato prodotto nel 2005. È dotato di una robusta potenza di azionamento di 43 kW con velocità fino a 6.000 giri/min e una velocità di traslazione rapida di 60.000 mm/min. La macchina supporta una capacità di magazzino utensili da 50 a 100 e un peso di serraggio massimo di 800 daN sulla tavola rotante. Se desiderate ottenere capacità di fresatura di alta qualità, prendete in considerazione la macchina HELLER MCH 250 che abbiamo in vendita. Contattateci per maggiori informazioni.
Panoramica
- marca: HELLER
- anno: 2005
- MODELLO: MCH 250
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Centro di lavoro orizzontale
- disponibilità: Immediata
- marca unità di controllo: SIEMENS
Informazioni tecniche - HELLER MCH 250
Informazioni generali
- Peso della macchina: 19000 kg
Sistema di controllo
- Marca: SIEMENS
- Modello: Siemens SINUMERIK 840 D
Trasmissione principale
- Intervallo di velocità del mandrino: 45-6000 RPM 1/MIN
- Potenza motore mandrino: 43 kW
- Cono di adattamento: SK 50
- Numero di assi: 4
Movimento
- Movimento ASSE-X: 800 mm
- Corsa rapida ASSE-X: 60000 mm/min
- Movimento ASSE-Y: 800 mm
- Corsa rapida ASSE-Y: 60000 mm/min
- Movimento ASSE-Z: 800 mm
- Corsa rapida ASSE-Z: 60000 mm/min
Utensili
- Diametro massimo utensile: 112 mm
- Lunghezza massima utensile: 600 mm
- Tipo portautensili: SK/HSK 50/A100
Media
- Pressione dell'aria: 6 bar
Dotazione supplementare
- - Tipo di caricatore: Caricatore a catena / Capacità del caricatore: da 50 a 100 utensili (opzionale)
- - Sistema di utensili e caricatore / caricatore a ripiani: 234 slot (SK), maggiore capacità di peso degli utensili
- - Asse X e Y: 15.000 N (a S3 - 40% ciclo di lavoro) / Asse Z: 17.500 N (a S3 - 40% ciclo di lavoro)
- - Velocità: Velocità di traslazione (X, Y, Z): 50.000 mm/min / Accelerazione (pacchetto dinamico): 4,0 m/s² in X, Y e Z / Velocità di traslazione rapida: 60.000 mm/min / Accelerazione massima: 7,0 m/s²
- - Diametro del mandrino (cuscinetto anteriore): 100 mm
- - Velocità estesa del mandrino: 12.500 giri/min.
- - Unità di azionamento: Potenza / Coppia [max.] (con S6 = 40%): 43 kW / 822 Nm / Gamma di velocità: 45-12.500 giri/min (esteso)
- - Modello: Tavola rotante Siemens GRM con pacchetto di precisione, compresa la compensazione della temperatura e il raffreddatore di precisione
- - Divisione: 360 angoli di 1° / Precisione di indicizzazione: 6 secondi / Tempi di rotazione per 45°/180°: 2,7 s / 3,5 s
- - Divisione ad alta precisione (opzione): 360.000 angoli di 0,001°, precisione di indicizzazione 10 secondi, tempi di rotazione per 45°/180°: 0,9 s / 1,8 s
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Unità ad albero cavo (opzione) potenza/coppia di azionamento [max. ]: 72 kw / 460 nm
- - Gruppo riduttore rinforzato [max. ]: 60 kw / 1145 nm
- - Velocità di traslazione (x, y, z): 50000 mm/min
- - Accelerazione: 7. 0 m/s²
- - Peso di serraggio massimo ammissibile della tavola rotante (centrato): 800 dan
- - Potenza totale richiesta (di base): circa 79 kva
- - Peso massimo dell'utensile: 25 dan / momento massimo dell'utensile sulla pinza: 2200 ncm / lunghezza massima dell'utensile: 600 mm (dal naso del mandrino) / diametro massimo dell'utensile (tutte le cave occupate): 112 mm (fino a 280 mm con spazio libero)
- - Tempo da chip a chip: 4. 1 s a 5. 1 s / portautensili: porta msk/pdk, compresa alimentazione aria e refrigerante
- - Sistema di cambio pallet e pallet/ pallet: 2 pallet standard per specifiche grm e un pallet aggiuntivo con specifiche personalizzate /dimensioni pallet: 630 x 630 mm /precisione di cambio pallet (x, y, z): 0. 01 mm /tempo di cambio pallet: 12 s
- Vantaggi qualitativi della macchina:
- - Sistema di raffreddamento e lavaggio / refrigeratore del liquido di raffreddamento: senza cfc, compatibile con vrf/ serbatoio del liquido di raffreddamento (base): circa 1000 litri/ pompa del liquido di raffreddamento (base): a 3 bar: 200 litri/min - a 12 bar: 40 litri/min
- - Dati di installazione peso della macchina: circa 19. 000 dan / potenza totale richiesta (di base): circa 79 kva / alimentazione: 400 v / 50 hz / pressione dell'aria: 6 bar
- - Sistema di misurazione della posizione
- - Sistema di misura: scale lineari dirette e assolute con massima risoluzione in x, y e z
- - Macchina ancora sotto tensione
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
