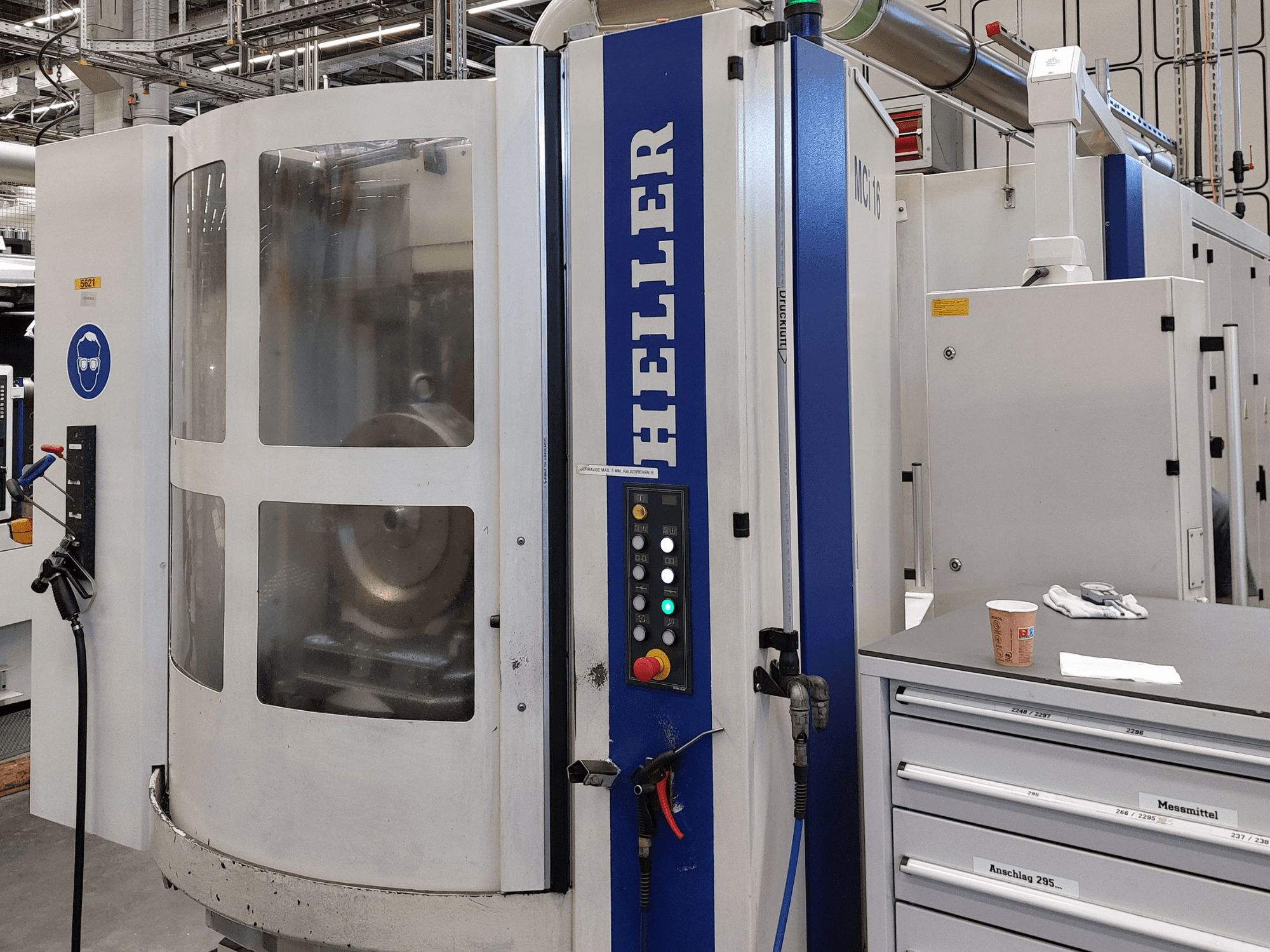

HELLER - MCI 16DE-MIL-HEL-2004-00003

- Tensione: 400 V

- Frequenza: 50 Hz

- Corrente nominale: 99 A

- Carico totale collegato: circa 69 kVA

- Velocità di avanzamento (X, Y, Z): 1 - 60.000 mm/min

- Avanzamento rapido (X, Y, Z): 60.000 mm/min

- Accelerazione (X, Y, Z): 10,0 m/s²

- Precisione di indicizzazione della tavola rotante: 360 x 1°, precisione 6"

- Forza di serraggio massima della tavola rotante: 500 daN

- Coppia tangenziale massima della tavola rotante: 10.000 Nm

- Momento di ribaltamento massimo della tavola rotante: 8.000 Nm

- Velocità dell'asse B: 40 giri/min

- Dimensioni del cambio pallet: 400 x 500 mm, 61 x filettatura di montaggio M12

- Capacità del magazzino utensili a catena: 40 alloggiamenti

- Diametro massimo dell’utensile: 72 mm (tutti gli alloggiamenti occupati) / 150 mm (con alloggiamenti adiacenti liberi)

- Lunghezza massima dell’utensile: 320 mm

- Peso massimo dell'utensile: 12 daN

- Potenza massima del mandrino (S6-40%): 38 kW (a partire da 1500 giri/min)

- Coppia massima del mandrino (S6-40%): 240 Nm (fino a 1500 giri/min)

- Sistema di misura: diretto con scale lineari

- Tolleranza di posizionamento: 0,007 mm

- Capacità del liquido di raffreddamento: circa 1.500 L

- Dotazioni opzionali / Caratteristiche: Unità di raffreddamento centrale per mandrino e armadio, dispositivo di controllo del run-out RLE1, controllo meccanico della rottura della punta, sistema di lubrificazione a refrigerante con trasportatore di trucioli, sonda Renishaw, stazione di posizionamento manuale girevole del pezzo (4x90°)

- Componenti inclusi: senza dispositivo di serraggio, inclusi 2 pallet macchina
