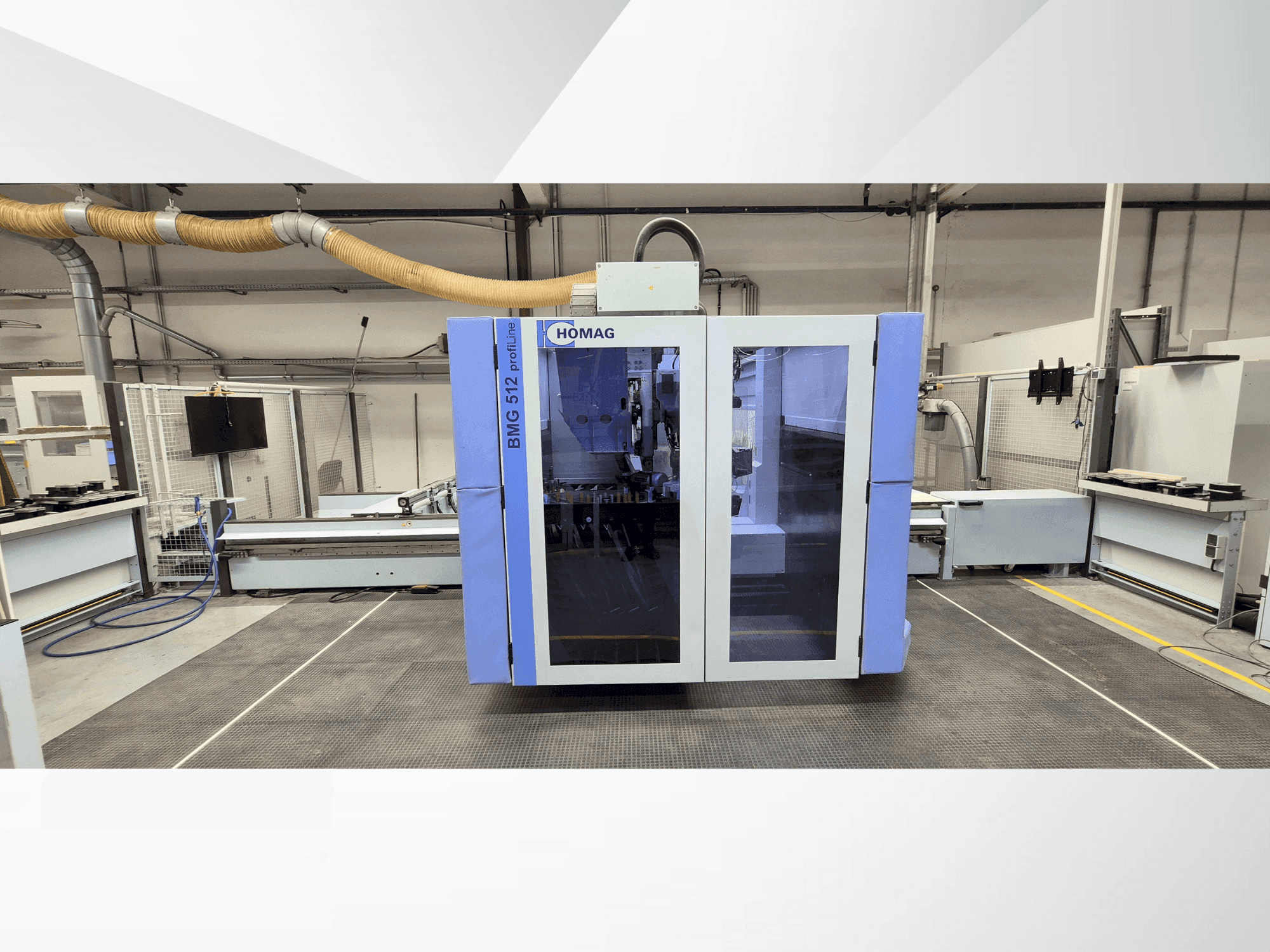

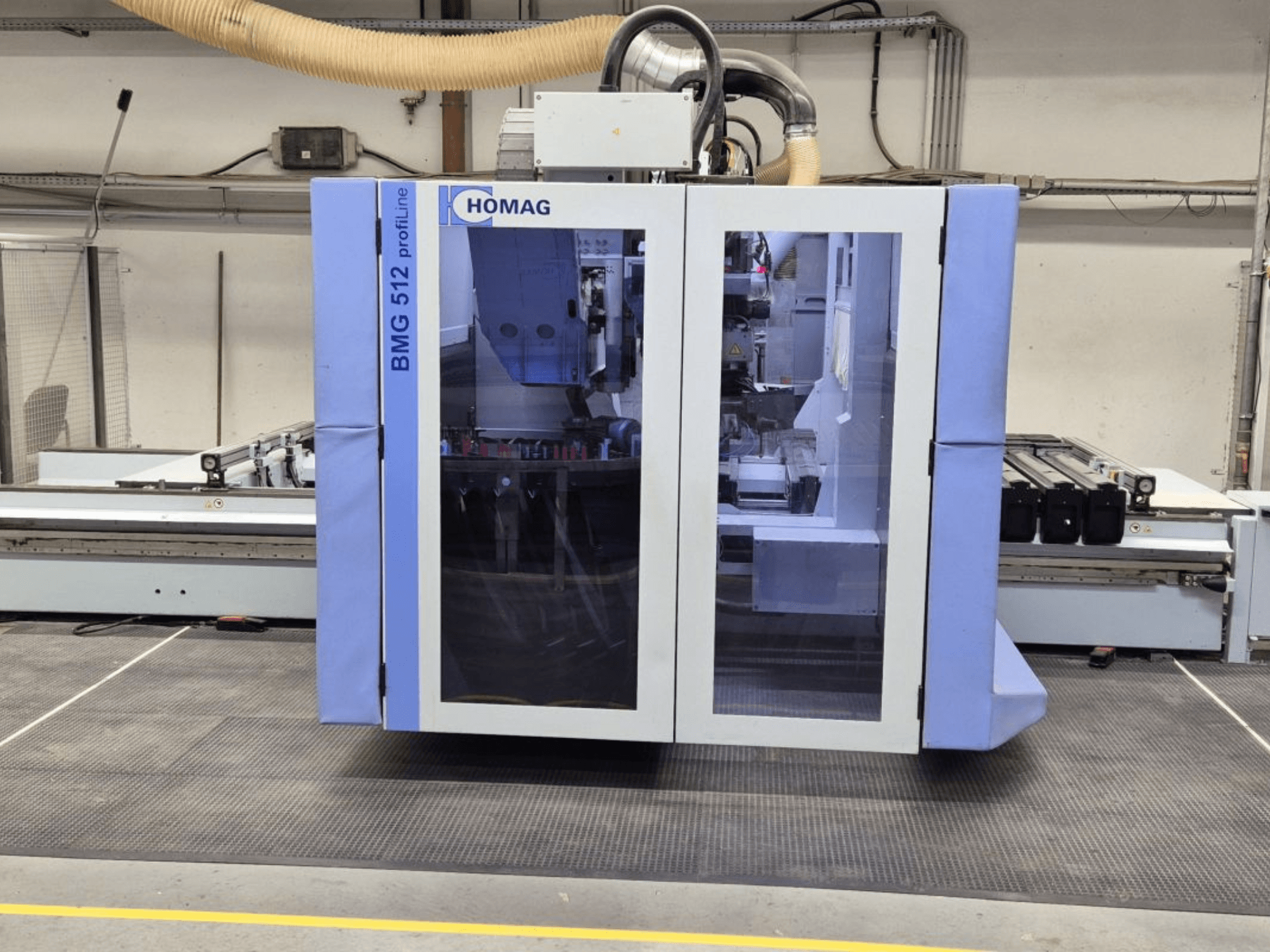

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Informazioni aggiuntive

Pezzo in lavorazione

• Lunghezze: 4000 mm per il posizionamento singolo / 2250 mm per il posizionamento a pendolo

• Larghezze: 1450 mm per tutte le unità e la battuta frontale

• Spessore massimo del pezzo: 300 mm (compresi i dispositivi di bloccaggio)

• Fino a 60 mm con morsetti standard senza restrizioni per le unità e l'estrazione.

Tavolo

• Tavolo consolle automatico

• Tavolo a consolle regolabile automaticamente

• 8 console Y = 1500 mm

• 16 perni laterali e di arresto 140 mm, a controllo elettromeccanico

• Assegnazione dinamica dello spazio per un utilizzo ottimale nel funzionamento a pendolo

• Vari morsetti a doppio vuoto

• Senza pompa del vuoto; alimentato tramite un sistema di vuoto a bordo edificio

Utensili

• Cambio utensile a disco a 18 posizioni

Azionamento principale

• Mandrino di lavorazione: 12 kW (funzionamento S6) / 9,5 kW (funzionamento S1)

• Mandrino con cuscinetti ibridi

• Rotazione a frequenza controllata: 0 - 24000 giri/min.

• Riduzione automatica dell'avanzamento con la diminuzione della velocità del mandrino

Unità di iniezione

• Unità di incollaggio POWEREDGE

• Unità di incollaggio per l'incollaggio dei bordi a 360° su giunzioni di testa

• Applicazione della colla tramite rullo di applicazione sul materiale del bordo

• 1 rullo di pressione Ø 50 mm, 1 rullo di controllo Ø 35 mm

• Altezza massima del bordo: 65 mm

• Spessore del bordo: 0,4 - 3 mm (impiallacciatura 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Ugello ad aria calda per il riscaldamento di bordi spessi su piccoli raggi, controllabile tramite NC

Controllo macchina

• POWERCONTROL PC 86 POWERTOUCH

• Con display multitouch Full-HD da 21,5 pollici

• WoodWOP per la creazione grafica, orientata al dialogo, di programmi CNC

• Sistema diagnostico WOODSCOUT

Dotazione aggiuntiva

• Interfaccia per unità FLEX 5

• Asse C con interfaccia per unità

• Campo di rotazione illimitato

• Elemento di accoppiamento per il cambio automatico degli utensili dell'unità FLEX 5

• Testa di foratura

• 21 mandrini V17 / H4 / S0 / 90°

• 17 mandrini di foratura verticale con sistema di cambio rapido

• Disposizione a T: 7 mandrini in direzione Y / 11 mandrini in direzione X

• 4 mandrini orizzontali con sega 0 / 90°

• Stazione di pretaglio

• Si muove con il portale di lavorazione (asse X)

• Unità di taglio / rifilatura per cambio utensile

• Unità combinata di rifilatura e arrotondamento degli angoli, controllata da sensore

• Unità combinata di rifilatura a filo/coltello

Informazioni aggiuntive

• Serbatoio del refrigerante per il mandrino di lavorazione

• Convogliatore trucioli integrato, scarico a sinistra

Nota: I dati tecnici e le descrizioni sono solo a scopo informativo e non sono vincolanti.
