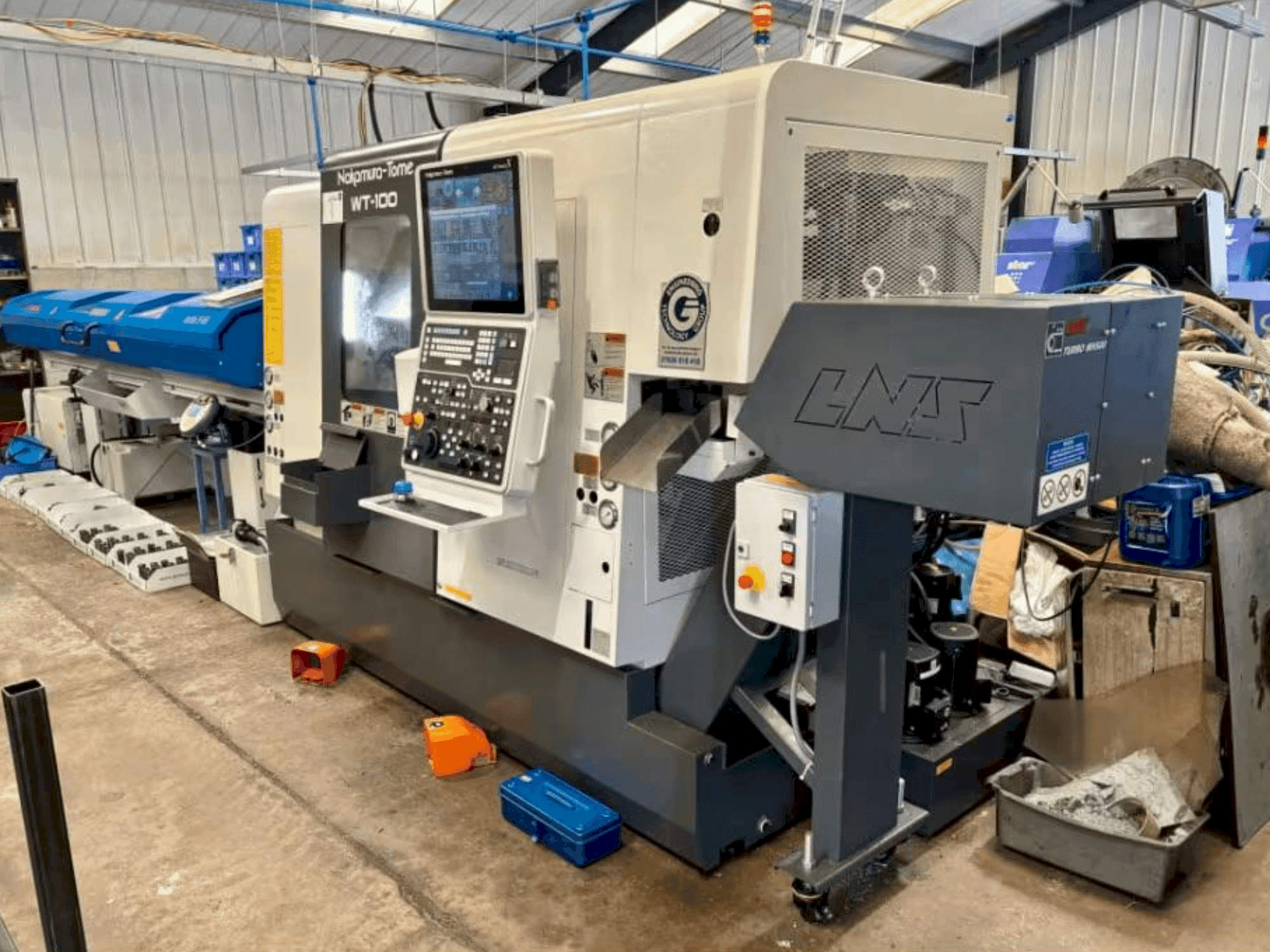

NAKAMURA - WT-100IT-TUR-NAK-2019-00001

Mandrino principale:

• Naso del mandrino: A2-5

• Foro passante: Ø56 mm

Mandrino secondario:

• Velocità: 6.000 giri/min.

• Naso del mandrino: A2-5

• Foro passante: Ø56 mm

Distanza tra i nasi del mandrino: 735-210 mm

Capacità di barra (principale/sub): Ø42 mm

Torrette:

• Tipo: Tamburo dodecagonale (12 stazioni)

• Posizioni di indicizzazione: 24

• Diametro standard di tornitura: Ø170 mm

• Diametro massimo di tornitura: Ø190 mm

• Lunghezza massima di tornitura: 503 mm

Utensili:

• Pinze di serraggio: Hardinge A2-5 65DL

• Attacco utensile di tornitura: 20 × 20 mm

• Diametro della barra di alesatura: Ø25 mm

• Velocità degli utensili: 6.000 giri/min (motore da 7,1 / 2,2 kW)

Corse degli assi:

• X1 / X2: 135 mm

• Z1 / Z2: 503 mm

• Asse C: incremento di 0,001°

Velocità di traslazione rapida:

• X1 / X2: 16 m/min

• Z1 / Z2: 40 m/min
