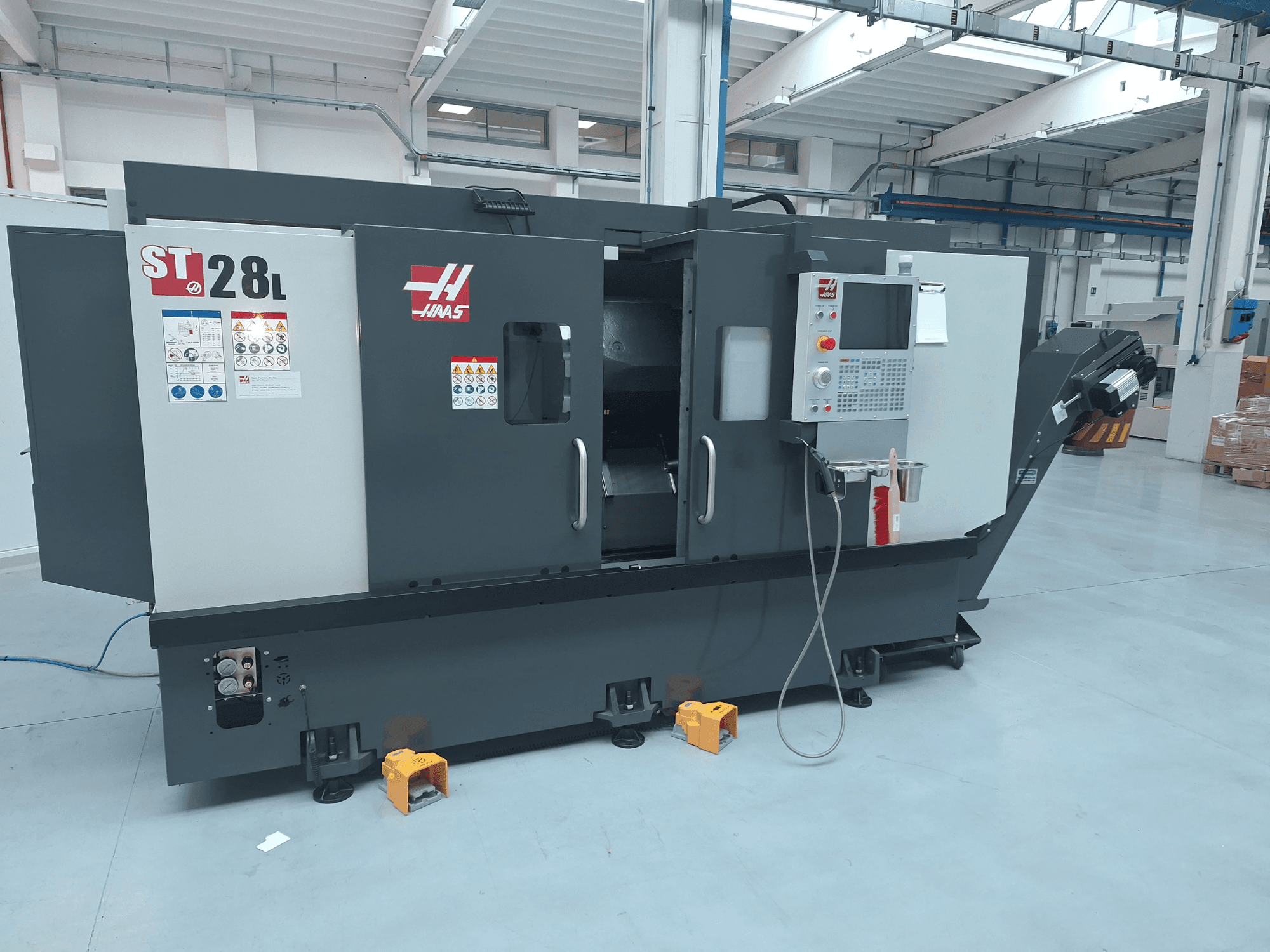

HAAS - ST-28LIT-TUR-HAA-2022-00001

Ore di funzionamento: 0 (macchina da esposizione)

Dimensione del mandrino: 12,0 pollici (305 mm)

Diametro massimo del pezzo: 21,0 in (533 mm)

Diametro massimo di taglio (con torretta BOT): 13,00 pollici (330 mm)

Diametro massimo di taglio (con torretta BMT65): 11,75 pollici (298 mm)

Lunghezza massima di taglio: 42,5 in (1080 mm)

Capacità barra: 4,00 pollici (102 mm)

Avanzamento rapido X/Z: 945 ipm (24,0 m/min)

Spinta massima sull’asse X: 4100 lbf (18238 N)

Spinta massima sull’asse Z: 5100 lbf (22.686 N)

Punta del mandrino: A2-8

Coppia del mandrino (max): 425,0 ft-lbf a 325 rpm (576,0 Nm a 325 rpm)

Foratura mandrino: 4,62 in (117,3 mm)

Torrella: BOT a 12 posizioni

Spazio libero posteriore della barra di alesatura: 4,00 pollici (102,0 mm)

Capacità del liquido di raffreddamento: 55 gal (208 L)

Aria richiesta: 4 scfm a 100 psi (113,0 L/min a 6,9 bar)

Tubo dell’aria in linea e raccordo: 3/8 in

Pressione minima dell’aria: 80 psi (5,5 bar)

Tensione di ingresso CA (trifase): 220 V CA / 440 V CA

Corrente a pieno carico (trifase): 70 A (220 V CA) / 35 A (440 V CA)

Dimensioni di spedizione: 190,0 x 90,0 x 90,0 in (483 x 229 x 229 cm)
