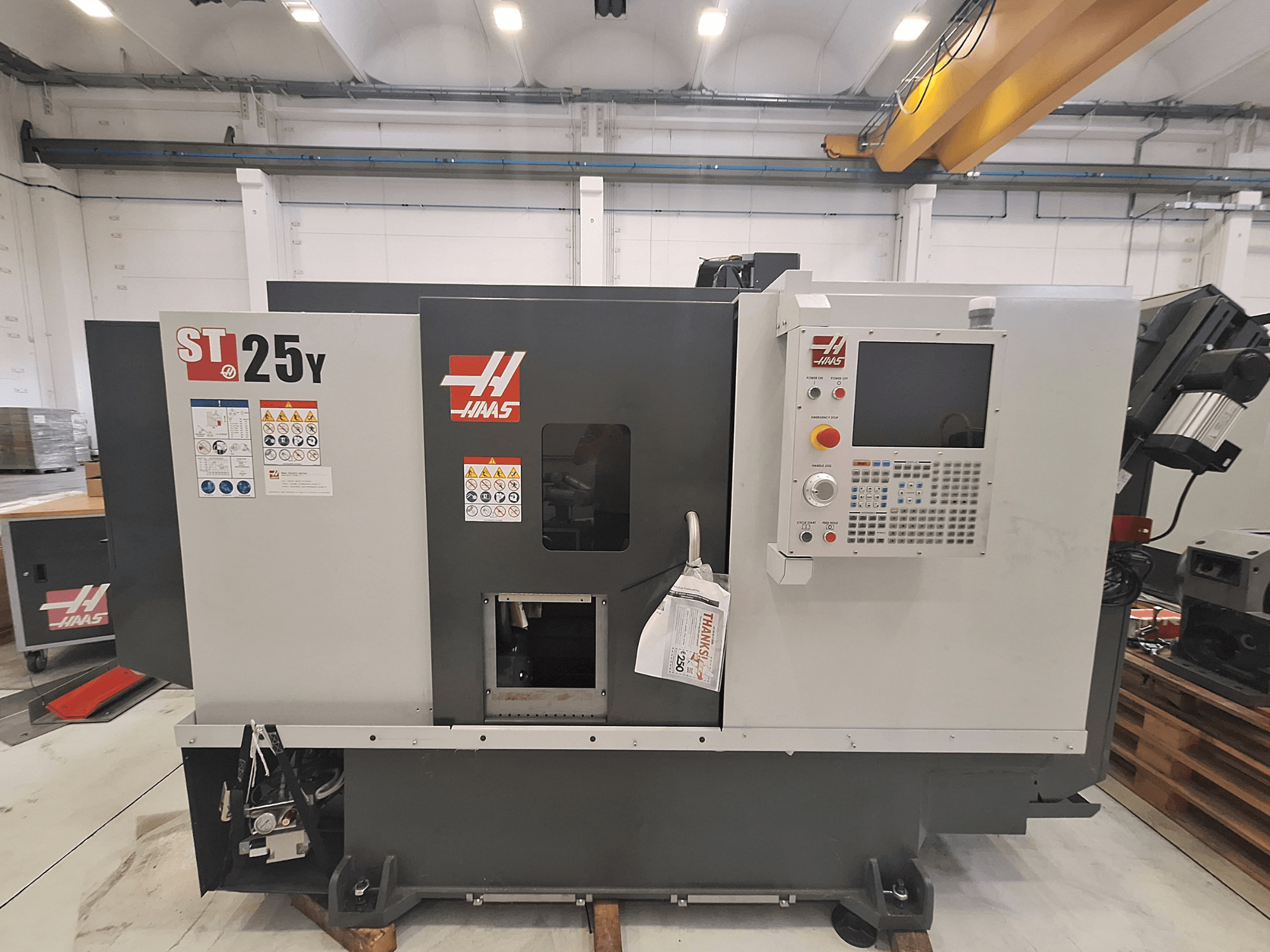

HAAS - ST-25YIT-TUR-HAA-2022-00002

Ore di funzionamento: 0 (macchina da esposizione)

Dimensione del mandrino: 10,0 pollici / 254 mm

Diametro massimo del pezzo: 21,0 in / 533 mm

Diametro massimo di taglio (con torretta BMT65): 11,75 in / 298 mm

Lunghezza massima di taglio: 22,5 in / 572 mm

Capacità barra: 3,00 pollici / 76 mm

Avanzamenti rapidi (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Spinta massima (X / Y / Z): 4100 lbf (18238 N) / 2300 lbf (10231 N) / 5100 lbf (22686 N)

Punta del mandrino: A2-6

Coppia massima del mandrino: 300,0 ft-lbf a 500 giri/min / 407,0 Nm a 500 giri/min

Diametro del foro del mandrino: 3,50 pollici / 88,9 mm

Potenza massima dell’asse C del mandrino principale: 5,0 hp / 3,7 kW

Velocità massima dell’asse C del mandrino principale: 60 giri/min

Posizionamento dell’asse C del mandrino principale: ± 0,01°

Diametro del freno dell’asse C del mandrino principale: 13,9 in / 353 mm

Coppia di tenuta del freno dell’asse C del mandrino principale: 250 ft-lbf / 339 Nm

Dimensioni mandrino secondario: 5,3 in / 135 mm

Punta del mandrino secondario: A2-5

Velocità massima del mandrino secondario: 6000 giri/min

Velocità massima di sincronizzazione del mandrino secondario con il mandrino principale: 3400 giri/min

Gola del mandrino secondario: Ø 1,30 in x 1,37 in di profondità / Ø 33,0 mm x 34,8 mm di profondità

Foratura della barra di trazione del submandrino (non passante): Ø 1,00 pollici x 4,50 pollici di profondità / Ø 25,4 mm x 114,3 mm di profondità

Foratura del mandrino secondario (senza mandrino e barra di trazione): 1,50 pollici / 38,1 mm

Coppia frenante integrata del sub-mandrino: 17 ft-lbf / 23 N·m

Precisione di orientamento del sub-mandrino: ± 0,02°

Avanzamenti rapidi del sub-mandrino (asse B): 400 ipm / 10 m/min

Utensili con diametro esterno (OD) e diametro interno (ID): qualsiasi combinazione

Gioco posteriore della barra di alesatura: 4,00 pollici / 102,0 mm

Velocità massima degli utensili motorizzati: 4000 rpm

Interfaccia utensili motorizzati: BMT65

Capacità del refrigerante: 55 gal / 208 L

Requisiti dell’aria: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

Tubo dell’aria in linea e raccordo: 3/8 in

Pressione minima dell’aria: 80 psi / 5,5 bar

Sistema di trasmissione: velocità diretta, trasmissione a cinghia

Requisiti elettrici: Bassa tensione 220 V CA a 70 A / Alta tensione 440 V CA a 35 A (trifase)

Dimensioni di spedizione (nazionale): 142,0 in x 90,0 in x 92,0 in / 361 cm x 229 cm x 234 cm
