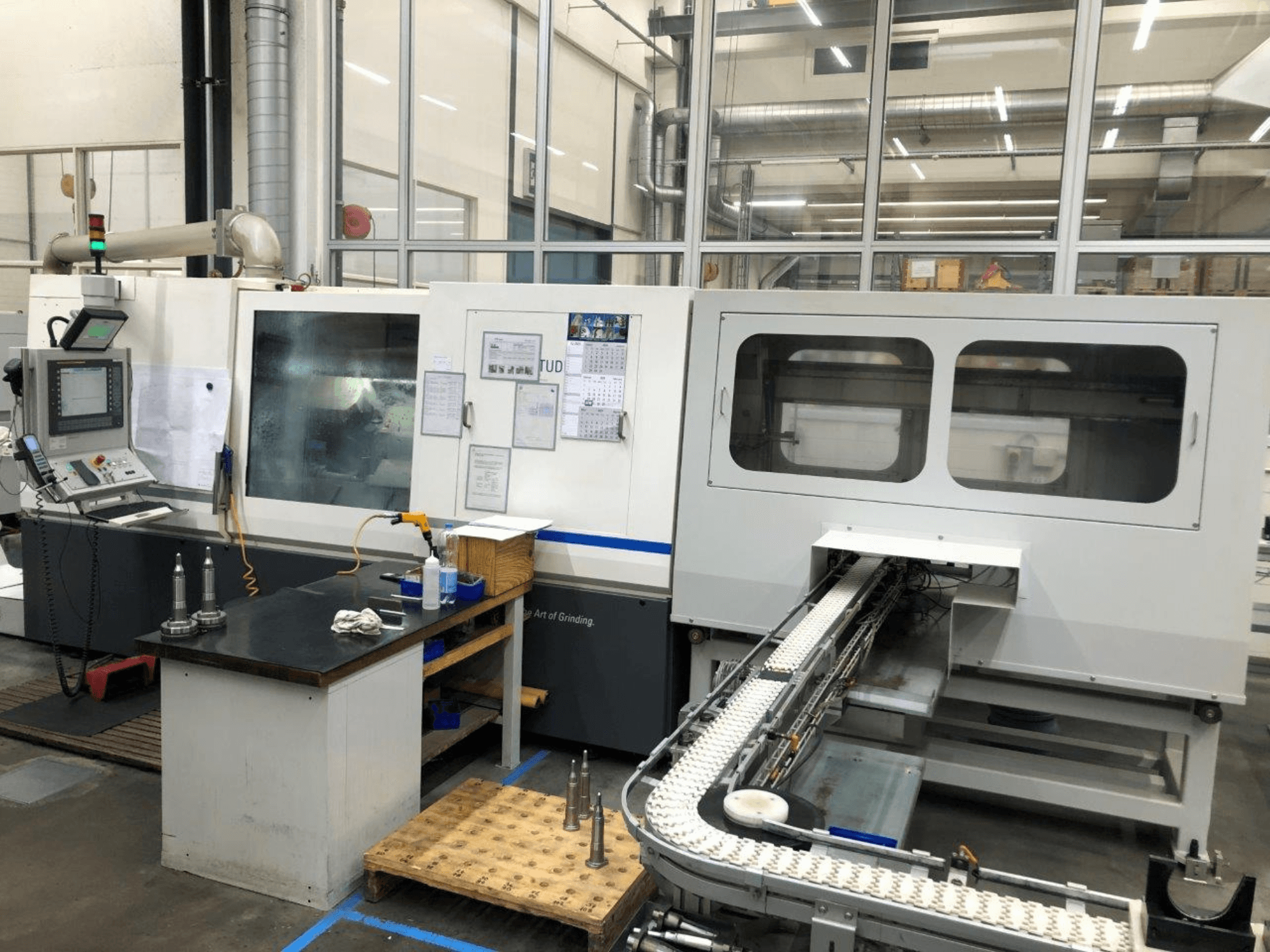

STUDER - S242CH-GRI-STU-2008-00001

• Interasse: Piccolo (2 guide a croce) 400 mm; Lungo (2 guide a croce) 800 mm; Lungo (3 guide a croce) 800 mm

• Diametro di rotazione: 180 mm

• Peso massimo del pezzo: 20 kg

• Asse X (slitta trasversale)

  • Velocità: 0,001-1.500 mm/min

  • Risoluzione: 0,00001 mm

• Asse Z (slitta longitudinale)

  • Corsa massima: 850 / 1.600 mm

  • Velocità: 0,001-25.000 mm/min

  • Risoluzione: 0,00001 mm

• Torretta girevole

  • 8 stazioni: Capto 6 fisso

  • 12 stazioni: VDI 40 fisso

  • 8 stazioni: VDI 30 azionato fisso

  • Velocità massima di azionamento: 4.000 giri/min

  • Potenza dell'azionamento: 2,5 kW

  • Opzione: Asta di misura longitudinale attiva sulla torretta (Capto o VDI)

• Testa del mandrino di rettifica

  • Angolo di montaggio: -25° / +25°

  • Velocità di rettifica: 50 m/s

  • Dimensioni della ruota: Ø 400 x 50 (63) x 127 mm

• Attacco per rettifica interna

  • Posizioni del mandrino sulla piastra girevole: 3

  • Posizione del mandrino: 0° / +45°

  • Posizionamento automatico in 3 posizioni

  • Gamma del mandrino di rettifica interna: 1.200-120.000 giri/min.

  • Velocità del mandrino disponibili: 24.000-120.000 giri/min.

• Testa del mandrino portapezzo (fissa)

  • Gamma di velocità: 1-7.500 min-¹

  • Potenza di azionamento: 10,5 kW

  • Portautensili: MK4 / DIN 55026 A4

  • Carico durante la rettifica di superfici: 500 Nm

  • Precisione di rotondità: 0,0004 mm

• Mandrino portapezzo (orientabile)

  • Campo di rotazione: 0-10°

  • Risoluzione: 0.0001°

  • Gamma di velocità: 1-4.000 min-¹

  • Potenza di azionamento: 10,5 kW

  • Portautensili: MKS / DIN 55026 A6

  • Carico durante la rettifica superficiale: 500 Nm

  • Precisione di rotondità: 0,0004 mm

• Asse W / Contropunta

  • Corsa massima: 450 / 1.650 mm

  • Velocità: 0,001-1.500 mm/min

  • Regolazione fine per correzioni di cilindricità: ±0,01 mm

  • Opzione: Arretramento del cannotto ±0,40 mm

  • Diametro del cannotto: 60 mm

  • Conicità di montaggio: MK4

  • Corsa del cannotto: 45 mm

  • Contropunta sincrona opzionale: 1-7.500 giri/min; potenza di azionamento 10,5 kW; cono di montaggio MK4 / DIN 55026 A4

• Ravvivatura

  • Utensile di ravvivatura in piedi, supporto con attacco MK1

  • Diamante a punta singola / piastrella accorciata

  • Mandrino di ravvivatura con azionamento assiale su supporto girevole: Ø 58 / 89 / 100 mm max

  • Mandrino di ravvivatura con azionamento assiale posteriore: Ø 100 mm max

• Valori di connessione

  • Carico totale collegato: 45 kVA

  • Pressione minima dell'aria: 5,5 bar

  • Peso totale: 7.600 / 12.000 kg

• Condizioni e servizio

  • Ancora alimentato e perfettamente funzionante

  • Nessun lavoro di sgrossatura

  • Manutenzione annuale da parte di Studer

Equipaggiamento aggiuntivo

• Automazione dell'albero (inclusa nella fornitura)

• Mole di rettifica (incluse)
