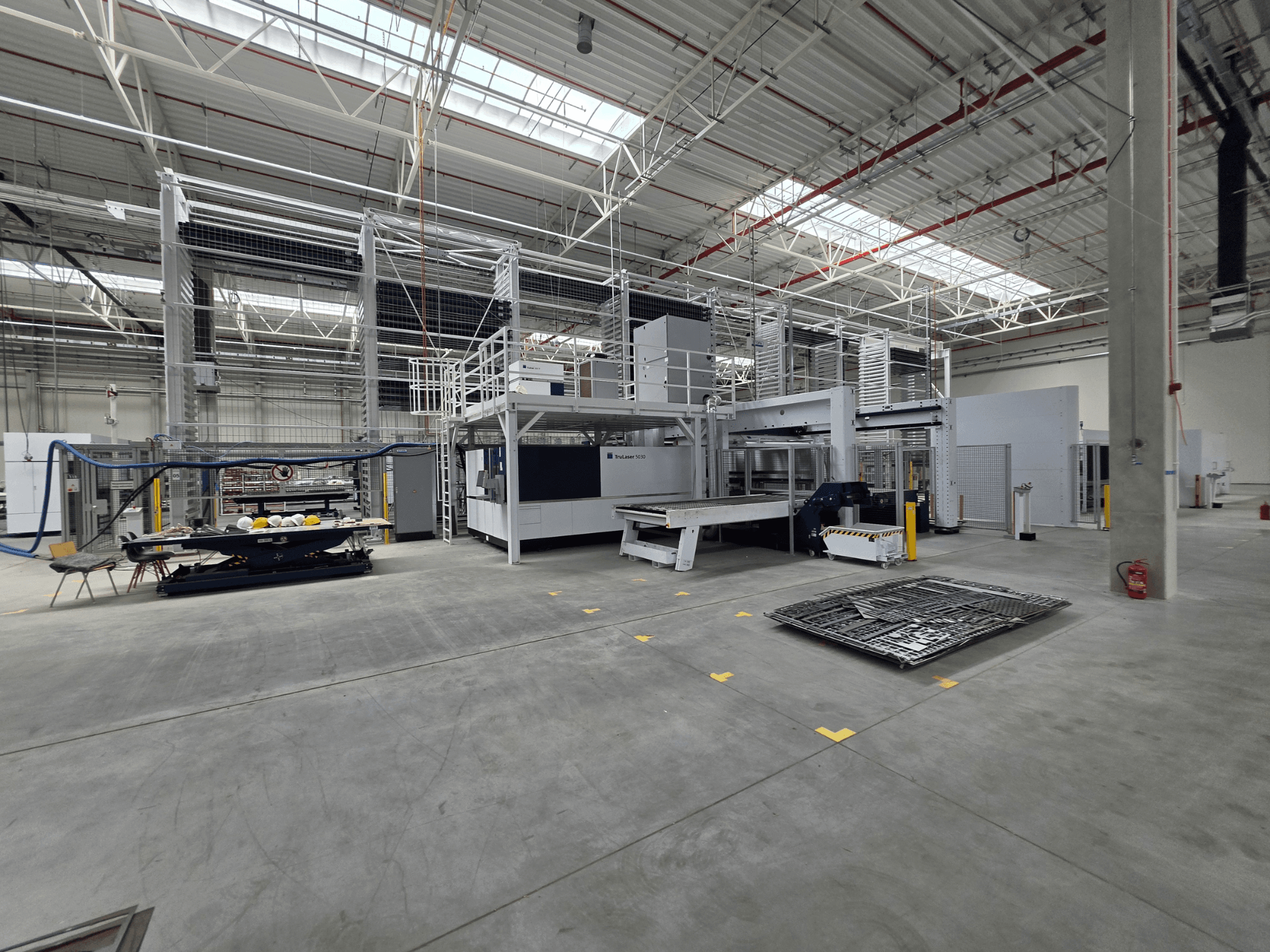

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Sistema di stoccaggio: STOPA Compact II

  • Tipo: Sistema automatizzato di stoccaggio di lamiere con gestione caotica dello stoccaggio

  • Altezza di stoccaggio: 7.900 mm

  • Formato delle lamiere: 3.050 x 1.525 mm

  • Carico massimo per postazione di stoccaggio: 3.000 kg

  • Numero di posti di stoccaggio: 266

  • Capacità di stoccaggio totale: 798 t

  • Configurazione: 8 sezioni/torri, fino a 37 livelli di stoccaggio per sezione

  • Dimensioni del pallet: GF 3.050 x 1.525 x 90 mm

  • Tipi di pallet: SPO, SPMgl

  • Altezze di carico: 185 / 275 / 460 mm

  • Funzioni: stoccaggio e prelievo automatico dei materiali; alimentazione automatica delle celle di produzione collegate; interfaccia di stoccaggio per macchine di produzione integrate

• Controllo dello stoccaggio

  • Sistema operativo del server: Windows Server 2022

  • Gestione centralizzata dello stoccaggio e gestione automatizzata del flusso dei materiali

  • Integrazione con le attrezzature di produzione TRUMPF

• Celle di produzione collegate

  • TRUMPF TruLaser 5030 fiber (L76)

    • Tipo di macchina: macchina da taglio laser a fibra 2D CNC

    • Area di lavoro: 3.000 x 1.500 mm

    • Sorgente laser: TruDisk 6001, 6.000 W

    • Controllo CNC: Siemens SINUMERIK 840D sl

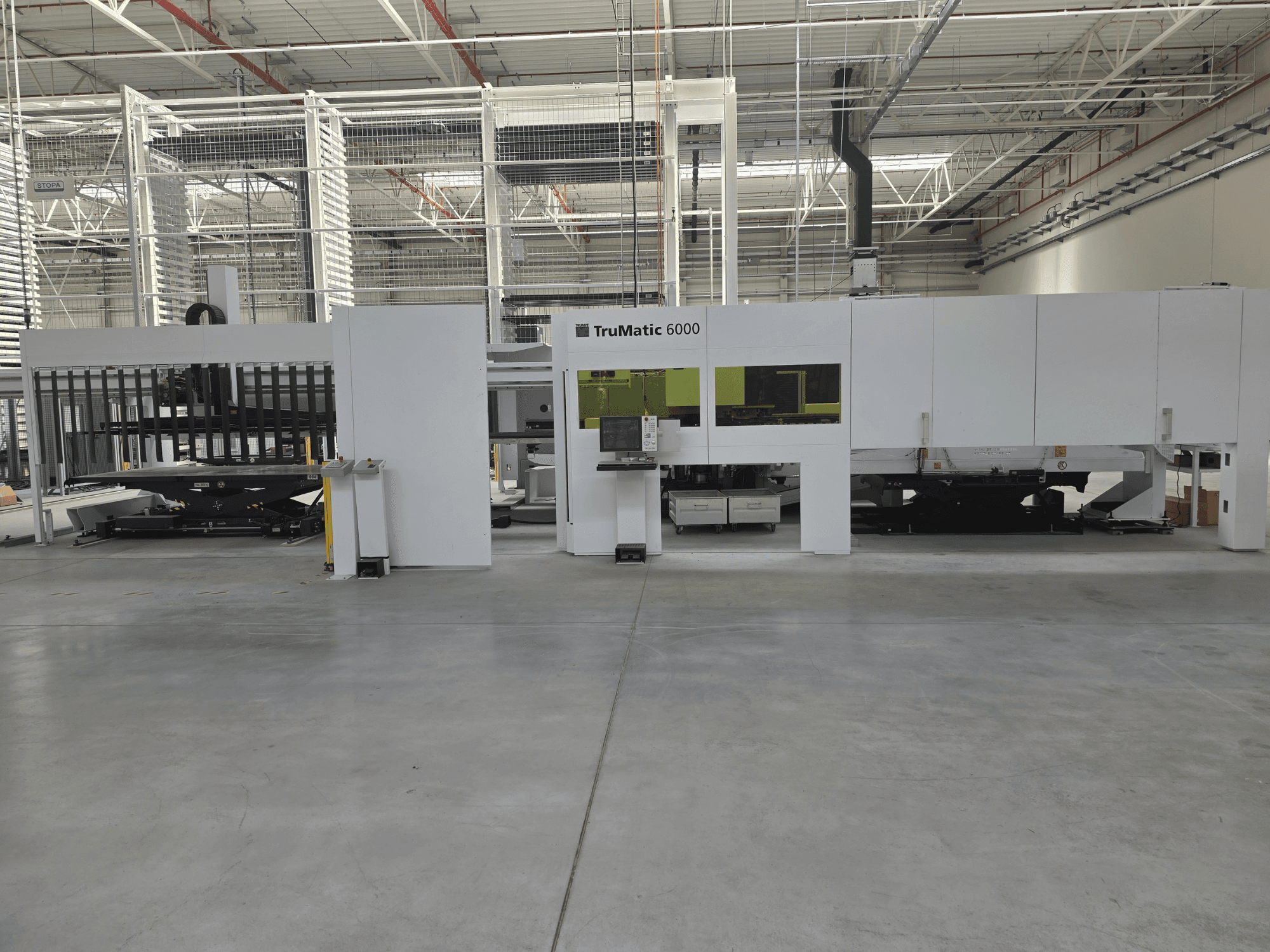

  • TRUMPF TruMatic 6000 fiber

    • Tipo di macchina: macchina combinata CNC per punzonatura e taglio laser a fibra

    • Area di lavoro: 3.050 x 1.550 mm

    • Sorgente laser: TruDisk 3001, 3.000 W

    • Forza massima di punzonatura: 180 kN

    • Magazzino utensili lineare: 25 posizioni

  • TRUMPF TruBend Center 7030 (B34) – Cella 1

    • Tipo di macchina: Centro di piegatura automatico per lamiere

    • Lunghezza massima di piegatura: 3.123 mm

    • Spessore massimo: acciaio strutturale 3,0 mm; acciaio inossidabile 2,2 mm; alluminio 4,0 mm

    • Altezza massima del profilo: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Cella 2

    • Stesse specifiche della Cella 1

• Funzionalità del sistema (riepilogo)

  • Stoccaggio e prelievo centralizzati e automatizzati delle lamiere grezze

  • Alimentazione automatica del materiale alle celle collegate di lavorazione laser, punzonatura-laser e piegatura dei pannelli

  • Trasferimento automatico tra le stazioni di stoccaggio e quelle di produzione

  • Gestione centralizzata delle lamiere ad alta capacità

• Configurazione principale del sistema

  • 1 sistema di stoccaggio automatizzato per lamiere STOPA Compact II

  • 1 cella di taglio laser 2D TRUMPF TruLaser 5030 fiber

  • 1 cella di punzonatura e taglio laser TRUMPF TruMatic 6000 fiber

  • 2 celle automatiche di piegatura lamiere TRUMPF TruBend Center 7030

Attrezzature aggiuntive

• Per TRUMPF TruLaser 5030 fiber (L76)

  • Cambi pallet automatico

  • LiftMaster Compact 1530 (caricamento e scaricamento automatici)

  • Collegamento/interfaccia di stoccaggio STOPA

• Per TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (movimentazione automatica delle lamiere)

  • GripMaster 3000 x 1500 mm

  • Integrazione/interfaccia del sistema di stoccaggio

• Per TRUMPF TruBend Center 7030 (entrambe le celle)

  • Manipolatore pezzi a 2 assi

  • Arresto posteriore a 5 assi

  • Manipolatore rotante

  • ToolMaster Bend

  • Caricamento e scaricamento automatici

  • Interfaccia di stoccaggio

• A livello di sistema

  • Server centrale di gestione dello storage (Windows Server 2022)
