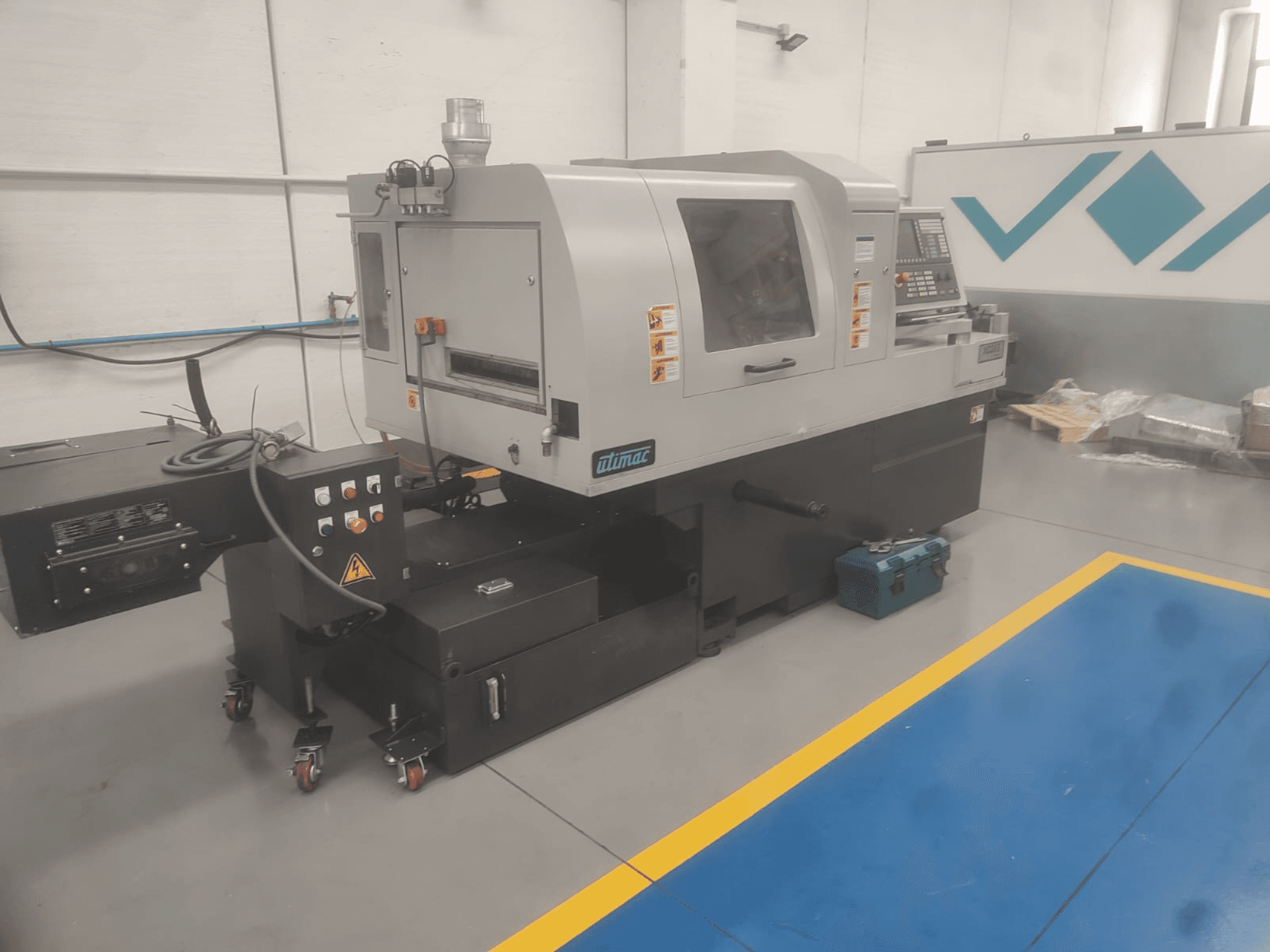

UTIMAC - ISOLA XD 38 II Siemens IT-TUR-UTI-2016-00001

Mandrino principale:

• Capacità di barra massima: 38 mm (42 mm opzionale)

• Corsa (versioni): H = 320 mm; N = 90 mm; NH = 90 / 160 mm

• Traslazione rapida: 32 m/min

Contromandrino:

• Capacità di barra massima: 38 mm

• Corsa: 280 mm

• Velocità: 7.000 giri/min.

• Potenza motore: 11 kW

Assi verticali della piastra portautensili X1-Y1:

• Utensili di tornitura: 5 (16x16)

• Utensili rotanti standard: 5

• Utensili rotanti per l'asse B: 4

• Stazioni fisse del mandrino: 5

• Potenza utensile motorizzato: 2,6 kW

• Velocità utensile motorizzato: 6.000 giri/min

• Traslazione rapida: 32 m/min

Asse B:

• Regolazione angolare: 145° (+90° / -55°)

• Numero di utensili: 6 (3 ER16 + 3 ER11)

• Velocità utensile motorizzata: 6.000 giri/min

• Potenza del motore: 1,9 kW

Versione HY2:

• Stazioni utensili: 8 (4 fisse + 4 motorizzate)

Capacità del serbatoio del refrigerante: 230 L
