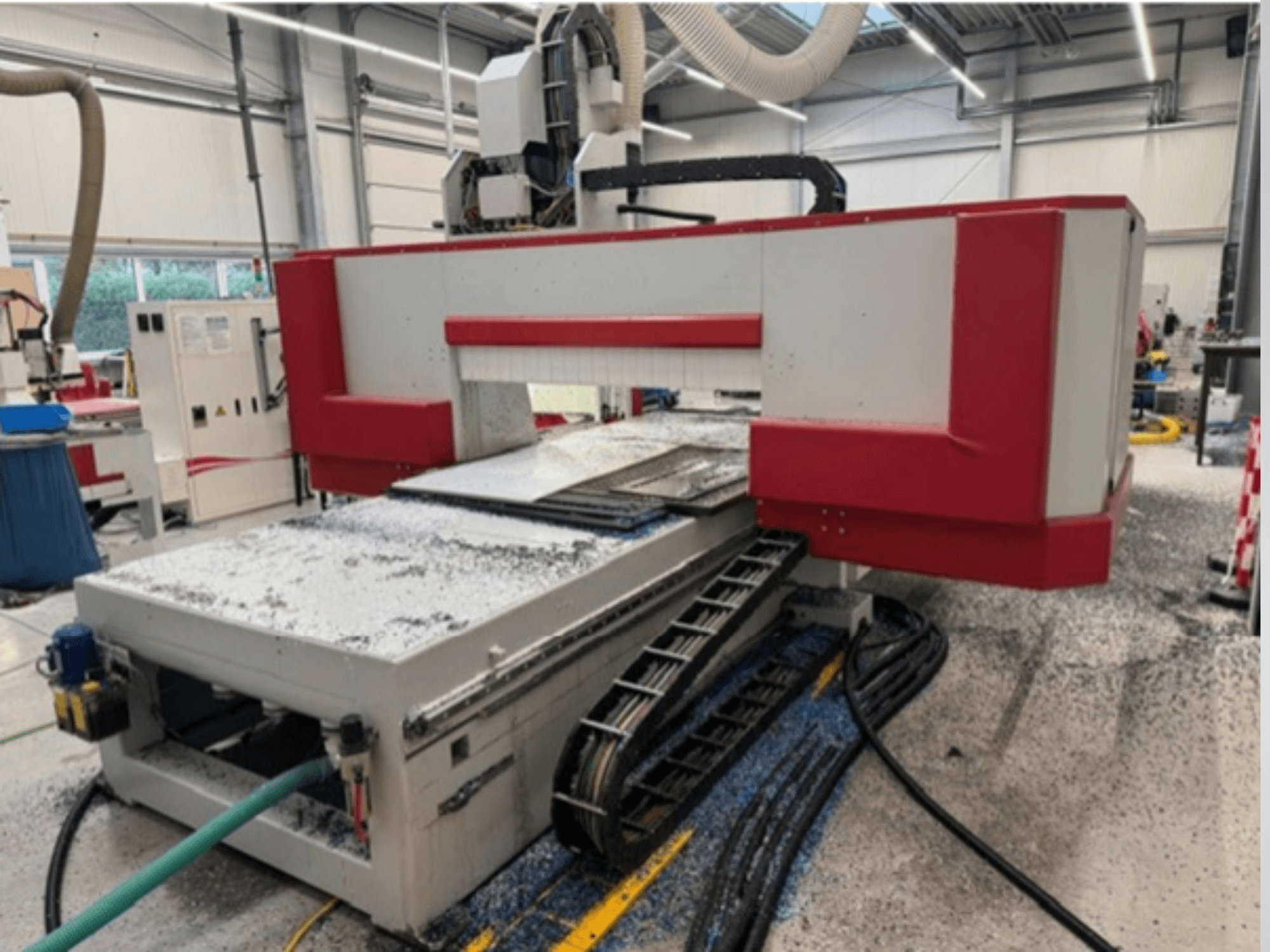

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Velocità massima di traslazione asse X: 60 m/min

Velocità massima di traslazione asse Y: 60 m/min

Velocità massima di traslazione asse Z: 24 m/min

Velocità vettoriale: 80 m/min

Testa a forcella a 5 assi Z 700:

Velocità massima di rotazione: 750°/2 sec

Rotazione asse C: +/- 360°

Asse girevole: +/- 110°

Area di lavoro: 4210 x 1605 mm (area di lavoro allargata)

Altezza massima del pezzo: 500 mm

Tavolo di lavoro progettato da Comec: Tavolo in resina fenolica, dimensione griglia 50 x 50 mm, suddiviso in due aree di lavoro

Mandrino principale da 18 kW, raffreddamento a liquido, portautensili HSK 63 F

Velocità del mandrino: 500 - 24000 giri/min.

2

• Cambio utensili:

• Cambio utensili integrato a 12 stazioni per interfaccia utensili HSK 63 F

• Diametro massimo dell'utensile 150 mm se la stazione adiacente è libera

• Diametro massimo dell'utensile 120 mm se la stazione adiacente è occupata

• Peso massimo dell'utensile: 6 kg

• Peso massimo di utensile e supporto: 40 kg

• Misurazione della lunghezza dell'utensile: Stazione per la misurazione automatica della lunghezza dell'utensile

Alimentazione di aria compressa: 7 bar

Capacità di estrazione: Min. 2200 m³/h

Velocità di estrazione: Min. 28 m/s

Connessione di aspirazione: Ø 160 mm

Ultima versione del software: software di lavorazione simultanea a 5 assi con contratto di manutenzione

Sistema di vuoto: Sistema a vuoto per la lavorazione a pendolo con potenza di aspirazione costante in entrambe le aree di lavoro

Pompa del vuoto: 250/300 m³/h (50/60 Hz), potenza: 5,5 kW

Cabina di comando protetta dalla polvere: Include unità di condizionamento, pannello di controllo mobile

I dati tecnici e le descrizioni sono solo a scopo informativo e non sono vincolanti.
