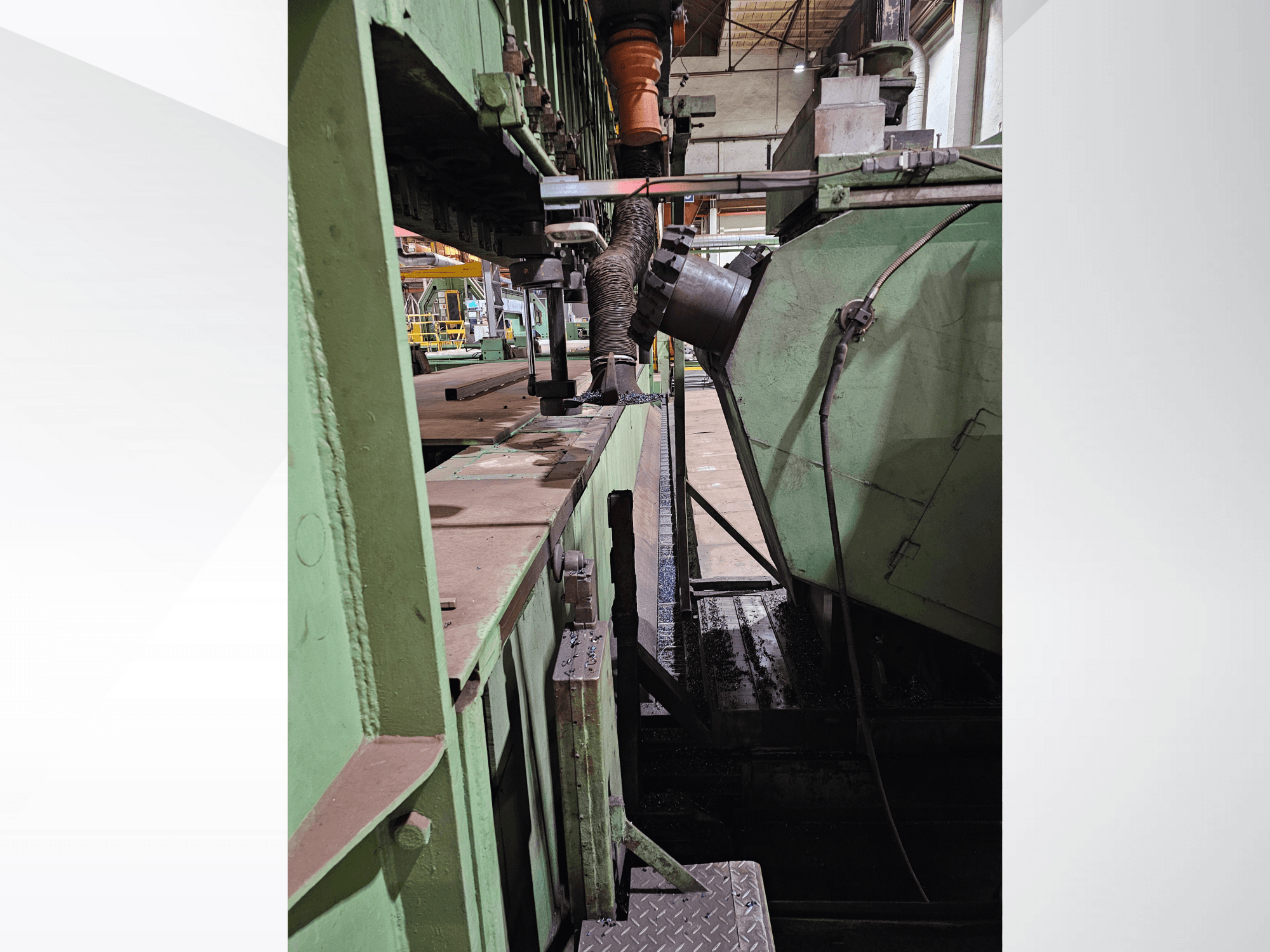

Questa fresatrice per bordi di lamiera monofaccia GRABENER a 3 assi è stata prodotta nel 1984. È dotata di un potente motore CC da 50 kW, velocità del mandrino fino a 500 giri/min e una coppia massima di 2.000 Nm. La macchina offre ampie capacità di spostamento con 15.900 mm sull'asse x e velocità di traslazione rapida fino a 8.000 mm/min. Ideale per la fresatura di precisione con una gamma di rotazione di +/-45°. Contattateci per ulteriori informazioni su questa macchina.
Panoramica
- marca: GRABENER
- anno: 1984
- MODELLO: Single-sided sheet metal edge milling machine
- tipo di applicazione: Altre macchine per lamiera
- Località: Germania
- tipo di macchina: Macchina per la lavorazione della lamiera
- marca unità di controllo:
Informazioni tecniche - GRABENER Single-sided sheet metal edge milling machine
Dimensioni
- Peso macchina: 23000 kg
Movimento
- Numero di assi: 3
- Corsa asse X: 15900 mm
- Corsa asse Y: 500 mm
- Corsa asse Z: 790 mm
Informazioni aggiuntive
Gamma di rotazione del mandrino di fresatura: ±45°
Mandrino e utensili
Potenza di azionamento del mandrino di fresatura (motore CC): 50 kW
Diametro del mandrino al cuscinetto anteriore: 160 mm
Portautensili interno: ISO 50 (DIN 2079)
Portautensili esterno: ISO 60
Bloccaggio utensile: manuale tramite asta filettata M24
Velocità e coppia
Velocità del mandrino: variabile in continuo, 2 gamme, 50-500 giri/min.
Gamma 1: 50-250 giri/min
Gamma 2: 100-500 giri/min
Incremento dello stadio: 1:2
Gamma a potenza costante: 160 giri/min
Coppia massima del mandrino: 2.000 Nm
Velocità massima di rotazione del mandrino: 2°/sec
Avanzamenti
Avanzamento di fresatura in X: 40-4.000 mm/min (variabile in continuo)
Avanzamento rapido in X: 8.000 mm/min
Velocità di regolazione Y/Z: 20-500 mm/min (a variazione continua)
Traslazione rapida Y/Z: 1.000 mm/min
Precisione
Precisione di visualizzazione/posizionamento (3 assi): 0,1 mm
Impianto elettrico
Tensione di esercizio: 380 V, 50 Hz
Tensione di controllo: 220 V
Distanze e dimensioni
Tavola di serraggio all'asse del mandrino orizzontale retratto: 500 mm
Supporto guance (pavimento) al centro del mandrino in posizione centrale verticale: 1.300 mm
Tavola di serraggio al centro della guida di supporto: 2.300 mm
Lunghezza della guancia e della guida di supporto: 16.800 mm
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
