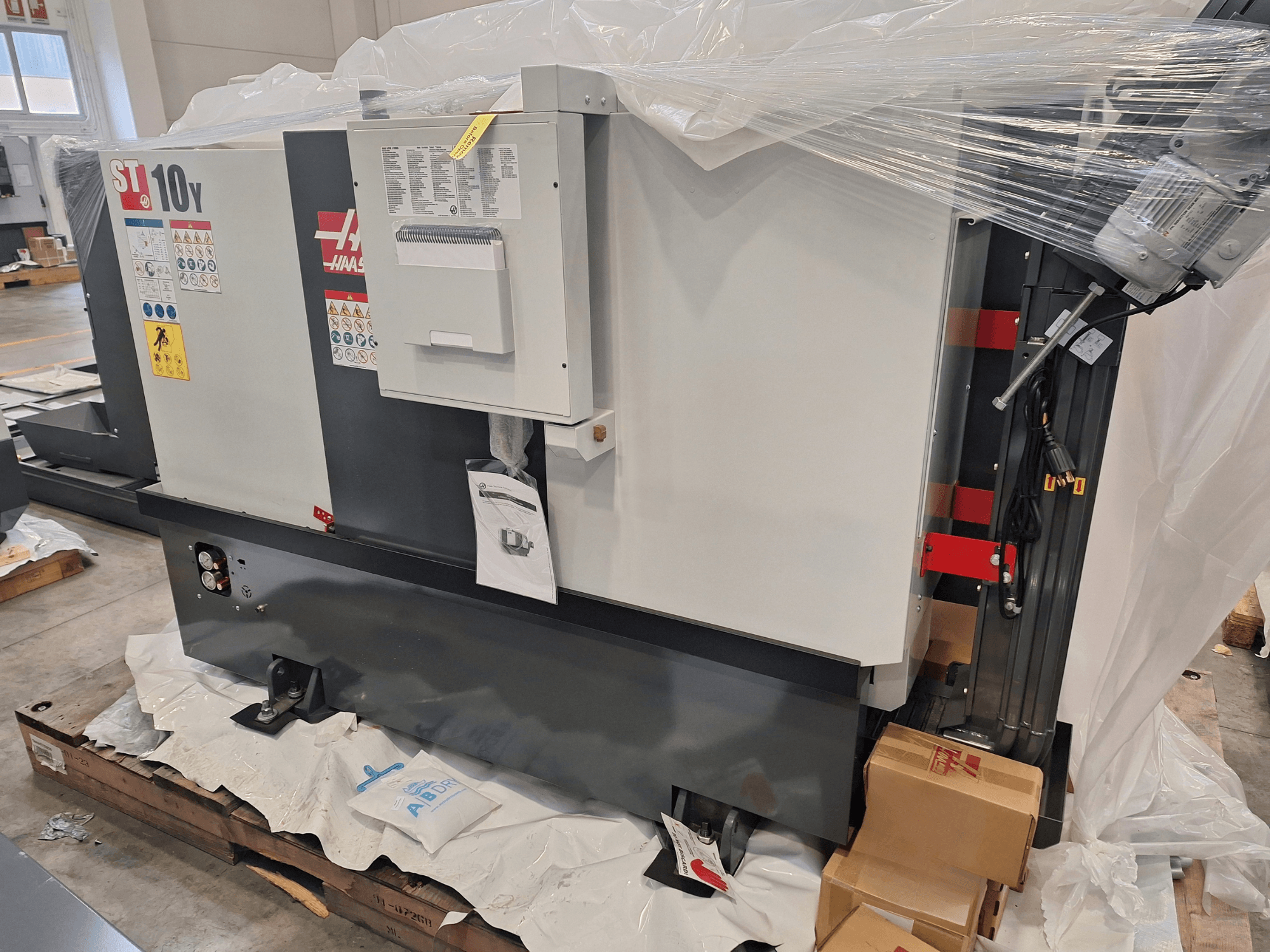

HAAS - ST-10Y EUIT-TUR-HAA-2023-00001

Ore di funzionamento: 0 (macchina da esposizione)

Dimensione mandrino (mandrino principale): 6,5 pollici / 165 mm

Diametro massimo del pezzo: 16,5 pollici / 419 mm

Diametro massimo di taglio (con torretta BMT45): 11,0 pollici / 279 mm

Lunghezza massima di taglio: 16,0 pollici / 406 mm

Capacità barra: 1,75 pollici / 44 mm

Velocità di avanzamento rapido (X/Y/Z): 472/472/1200 ipm (12,0/12,0/30,5 m/min)

Spinta massima (X/Y/Z): 2400/2300/3700 lbf (10676/10231/16458 N)

Punta del mandrino (principale): A2-5

Coppia massima mandrino principale: 75,0 ft-lbf a 1300 rpm / 102,0 Nm a 1300 rpm

Diametro interno del tubo di trazione: 1,81 in / 46 mm

Foratura del mandrino: 2,31 in / 58,7 mm

Velocità massima asse C: 60 giri/min

Posizionamento asse C: ±0,02°

Dimensioni mandrino secondario: 5,3 in / 135 mm

Punta del mandrino secondario: A2-5

Velocità massima del sub-mandrino: 6000 giri/min

Velocità massima di sincronizzazione del mandrino secondario: 4800 giri/min

Foratura del sub-mandrino: 1,50 pollici / 38,1 mm

Avanzamenti rapidi del sub-mandrino (asse B): 10 m/min

Cono della contropunta: MT3

Corsa idraulica del cannello della contropunta: 3,8 pollici / 95 mm

Posizioni della torretta: 12

Tipo di utensili della torretta: BMT45

Velocità massima degli utensili motorizzati: 6000 giri/min

Capacità del liquido di raffreddamento: 30 gal / 114 L

Requisiti dell’aria: 4 scfm a 100 psi (min. 80 psi) / 113,0 L/min a 6,9 bar (min. 5,5 bar)

Dimensioni di spedizione (L x P x A): 126,0 x 70,0 x 81,0 pollici / 321 x 178 x 206 cm
