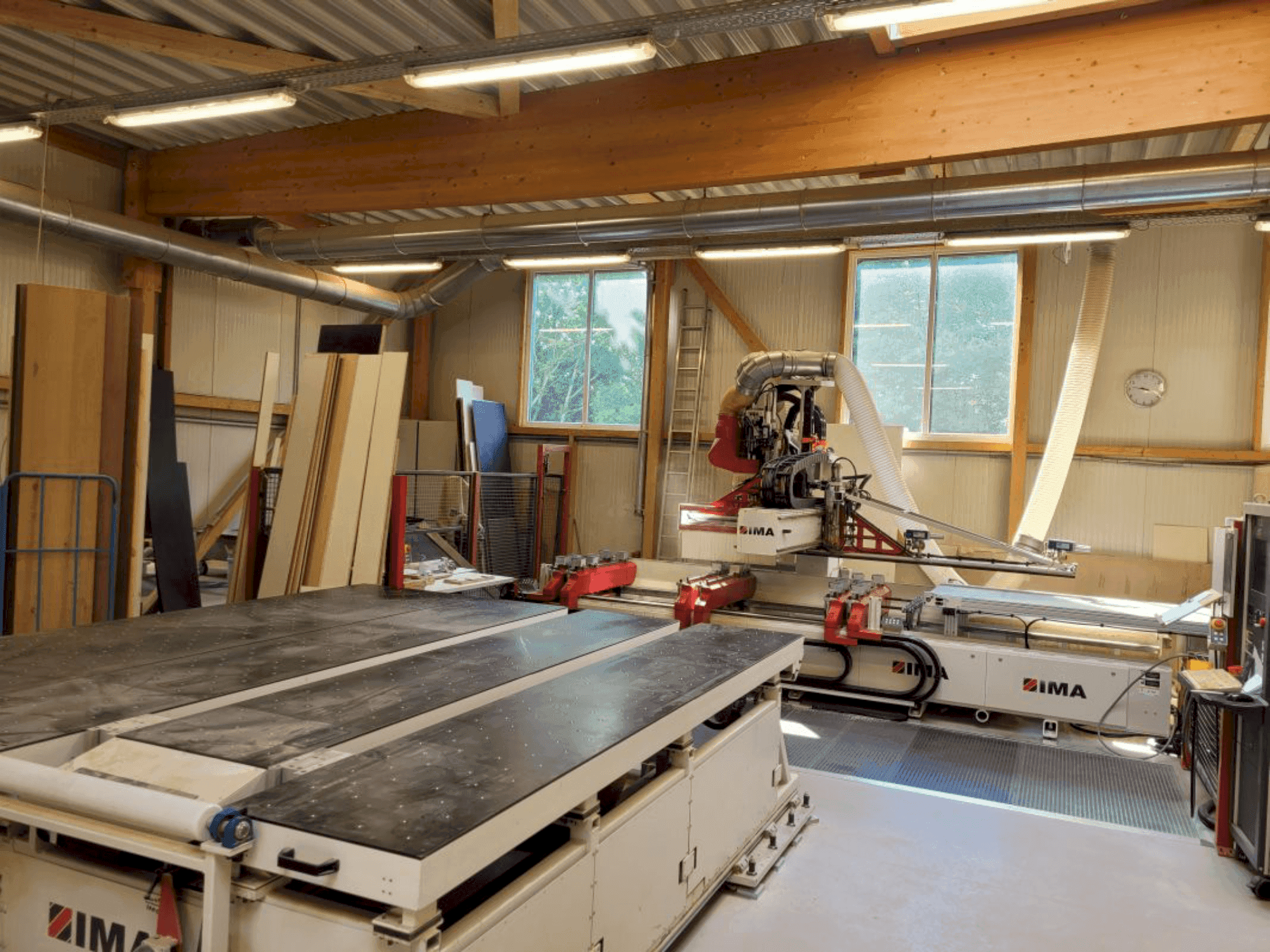

IMA - BIMA CUT 120/300DE-CNC-IMA-2008-00002

Dotazione supplementare

• Lubrificazione centrale automatica
• Tavolo di allestimento automatico Volautomatic
• Tappeti di sicurezza
• IMAWOP 6.0
• Traversa di aspirazione alla consegna per il trasporto automatico dello scarico
• Nastro trasportatore motorizzato per il trasporto dello scarico

Vantaggi della macchina

Vantaggi tecnici della macchina

• 6 bracci di supporto regolabili in continuo in direzione x con un arresto anteriore ciascuno
• 18 ventose: 100 mm x 100 mm x 50 mm
• Dimensioni del tavolo a scorrimento automatico: x = 2800 mm, y = 2800 mm, z = 34 mm
• Mandrino di fresatura a 4 assi: 7. 5 kw, 8000-24000 giri/min, cambio automatico di rotazione a 18 posizioni
• Mandrino di fresatura a 3 assi: 4 kw, 7500-12000 giri/min, cambio utensili manuale
• Unità di foratura con 21 mandrini verticali controllabili singolarmente
• Unità di adattamento sega: 90 gradi fisso // unità di adattamento: testa di foratura e fresatura orizzontale (testa a croce)
• Pompa per vuoto: 100 m³/h
• Raccordo di estrazione: d = 250 mm, estrazioni singole con controllo automatico del cursore
• Aria compressa: 7 bar costanti

Informazioni extra

Pezzo in lavorazione Spessore del pezzo: 14-38 mm Altezza massima di serraggio dal bordo superiore della piastra di aspirazione: 100 mm Altezza di lavoro: circa 1000 mm Campo di lavoro senza lavorazione a pendolo: 2 x 1400 mm Campo di lavoro con lavorazione a pendolo: 2 x 900 mm Spazio libero al centro: 200 mm Dimensioni minime del pezzo in modalità automatica: Lunghezza = 295 mm, Larghezza = 115 mm Dimensioni massime del pezzo in modalità automatica: Lunghezza = 3000 mm, Larghezza = 1200 mm
