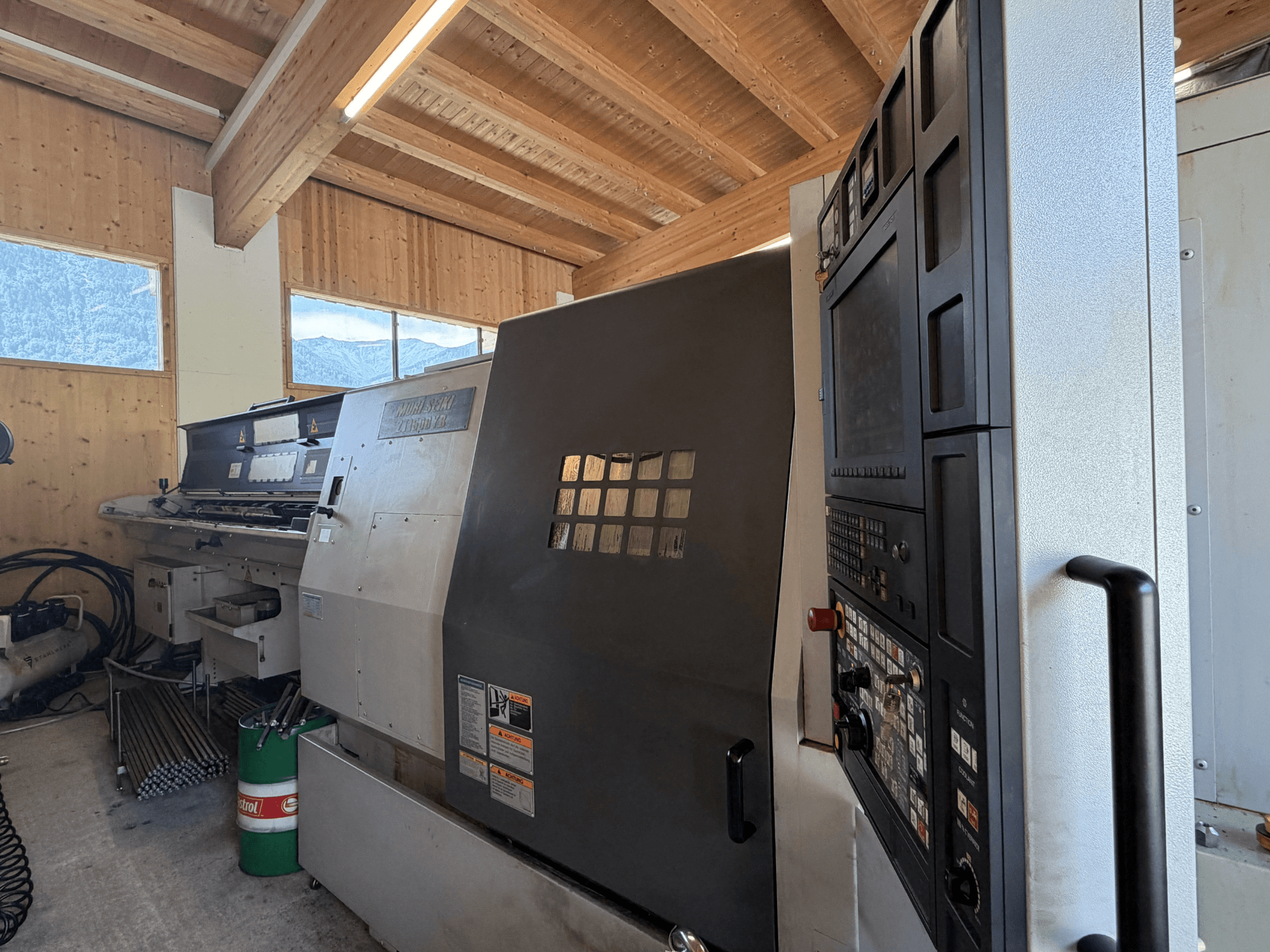

MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001

- Tempo di funzionamento della testa 1: 36.316 h

- Tempo di lavorazione della testa 1: 18.301 h

- Tempo di funzionamento testa 2: 36.324 h

- Tempo di lavorazione testa 2: 11.026 h

- Tipo di torretta: 12 stazioni [16 stazioni opzionali]

- Numero di utensili nella torretta: 12 [16]

- Altezza del gambo per utensile quadrato: 20 mm

- Diametro del gambo per barra di alesatura: 25 mm

- Velocità mandrini utensili motorizzati 1 e 2: 6.000 giri/min

- Capacità dei mandrini portautensili 1 e 2: foratura max. 13 mm di diametro, filettatura max. M12

- Velocità di traslazione rapida: X1, X2: 18.000 mm/min; Z1, Z2: 24.000 mm/min; Y: 6.000 mm/min; B: 24.000 mm/min

- Velocità di avanzamento a passo: X, Z, B: 0-1.260 mm/min

- Motori mandrino 1 e 2 (30 min / continuo): 22 / 18,5 kW

- Motori di azionamento utensile mandrini 1 e 2 (5 min / 15 min / continuo): 5,5 / 3,7 / 2,2 kW

- Motori degli assi: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW

- Motore della pompa idraulica: 0,75 kW

- Motore della pompa del lubrificante: 0,02 kW

- Motore della pompa del refrigerante: 0,6 kW x 2, 1,2 kW x 1

- Motori delle pompe dell’olio di raffreddamento: compressore: 0,65 kW; pompa di lubrificazione: 0,4 kW; ventilatore: 0,045 kW

- Alimentazione richiesta: 63,37 kVA

- Alimentazione aria compressa: 0,5 MPa, 100 L/min <ANR>

- Diametro massimo di rotazione del pezzo: 310 mm <collisione con il coperchio della torretta>

- Distanza massima tra i naselli dei mandrini: 1000 mm

- Diametro massimo di tornitura: 190 mm

- Lunghezza massima di tornitura: 235 mm

- Diametro di tornitura standard: 170 mm

- Capacità massima della barra: 65 mm

- Corsa asse X (n. 1 e n. 2): 140 mm

- Corsa asse Z: Z1: 700 mm, Z2: 690 mm

- Corsa dell'asse Y: ±50 mm

- Corsa del mandrino 2 (asse B): 775 mm

- Numero di gamme di velocità del mandrino: 1 livello

- Punta del mandrino (mandrini 1 e 2): JIS A2-6

- Intervallo di velocità del mandrino (mandrini 1 e 2): 50-5000 giri/min

- Foro del mandrino (mandrini 1 e 2): 73 mm

- Angolo minimo di indicizzazione del mandrino: 0,001° <valore minimo immettibile>

- Diametro interno del cuscinetto del mandrino: 120 mm

- Mandrino (mandrino 1 e 2): mandrino motorizzato da 8" e mandrino di serraggio cavo

- Capacità del serbatoio dell'olio idraulico: 10 L

- Capacità serbatoio lubrificante: 6 L

- Capacità serbatoio refrigerante: 285 L

- Capacità del serbatoio del radiatore dell'olio: 12 L

- Ingombro a terra (senza trasportatore trucioli): 3702 x 2066 mm

- Tensione: 200 V CA

- Fase: trifase

- Frequenza: 50 Hz

- Corrente a pieno carico: 182 A

- Corrente nominale del motore del mandrino: 122 A

- Capacità di interruzione: 5 kA

- Potenza nominale: 63 kVA
