- ➤ Macchina CNC WAFIOS Fmu1 usata per l'avvolgimento e la piegatura di fili in vendita | gindumac.com

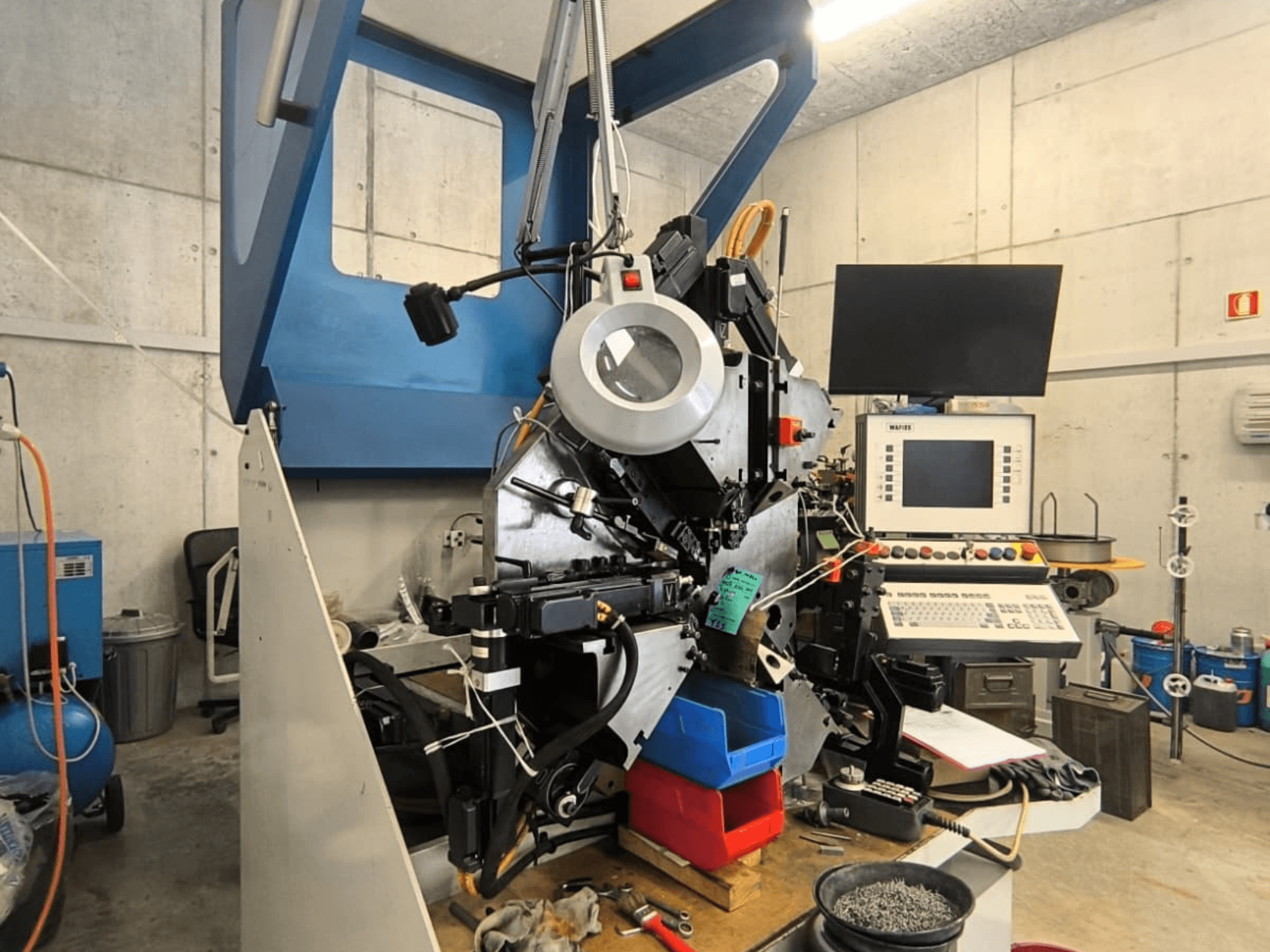

Questa macchina CNC WAFIOS Fmu1 a 3 assi per l’avvolgimento e la piegatura del filo metallico è stata prodotta nel 2000. È dotata di un pannello di controllo CNC integrato con tastiera QWERTY fisica completa e di un monitor secondario sospeso. La macchina include una configurazione a slitta circolare multi-utensile e un meccanismo integrato di alimentazione con raddrizzatore del filo. Se siete alla ricerca di capacità di piegatura di alta qualità, prendete in considerazione la macchina WAFIOS Fmu1 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: WAFIOS
- anno: 2000
- MODELLO: Fmu1
- tipo di applicazione: Altre macchine per lamiera
- Località: Svizzera
- tipo di macchina: Macchina per la lavorazione della lamiera
Informazioni tecniche - WAFIOS Fmu1
Dimensioni
- Altezza macchina: 1650 mm
- Lunghezza macchina: 1300 mm
- Peso macchina: 1400 kg
- Larghezza della macchina: 1600 mm
Movimento
- Numero di assi: 3
Specifiche tecniche
- Potenza laser: 8 kW
Informazioni aggiuntive
- Fase/Collegamento: 3 ~
- Tensione: 400 V
- Frequenza: 50 Hz
- Tensione di comando: 24 V CC / 230 V CA
- Protezione con fusibili (A): 35 A (principale) / 25 A
- Interfaccia di controllo: pannello di controllo CNC integrato con tastiera QWERTY fisica completa, tasti funzione e monitor secondario sopraelevato.
- Componenti inclusi/collegati: configurazione a slitta circolare multi-utensile, meccanismo di alimentazione con raddrizzatore di filo integrato, stazione di trasferimento/manipolazione del pezzo, copertura protettiva (blu), lampada di ispezione con lente d'ingrandimento, segnalatore luminoso di stato (rosso/verde)
- Applicazione: produzione di molle e parti piegate
- Funzionamento: comando automatico programmabile tramite CNC (da 7 a 12 assi)
- Intervallo di diametro del filo: da 0,4 a 1,6 mm
- Lunghezza di avanzamento del filo: liberamente programmabile, illimitata
- Velocità di avanzamento: max. 100 m/min
- Lunghezza di rotazione: max. 68 mm
- Corsa dell’unità di avvolgimento-piegatura: max. 80 mm
- Precisione di programmazione (asse C di avanzamento): 0,001 mm
- Precisione di programmazione (asse A di rotazione del filo): 0,005°
- Precisione di programmazione (rotazione dell'asse Y della testa di avvolgimento): 0,01°
- Precisione di programmazione (asse Z longitudinale della testa di avvolgimento): 0,001 mm
- Precisione di programmazione (slitte CNC): 0,005 mm
- Precisione di programmazione (spinner CNC sollevato): 0,05°
- Altezza di lavoro: 1200 mm (centro del filo)
- Velocità di produzione: max. 150 pz/min
- Potenza installata: 8 kW
- Consumo d’aria: circa 1 - 8 l/min a circa 6 bar (a seconda degli accessori)
- Livello di rumorosità: circa 70 dB/A
- Tolleranza della tensione nominale di esercizio: -10% / +6%
- Temperatura ambiente di funzionamento: da +10 °C a +50 °C
- Temperatura di trasporto e stoccaggio: da -10 °C a +50 °C
- Umidità di esercizio: max. 70% di umidità relativa a 25 °C (non è consentito l’uso in presenza di spruzzi d’acqua)
- Umidità di stoccaggio/trasporto: max. 90% di umidità relativa
- Altezza con cofano aperto: 2500 mm
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
