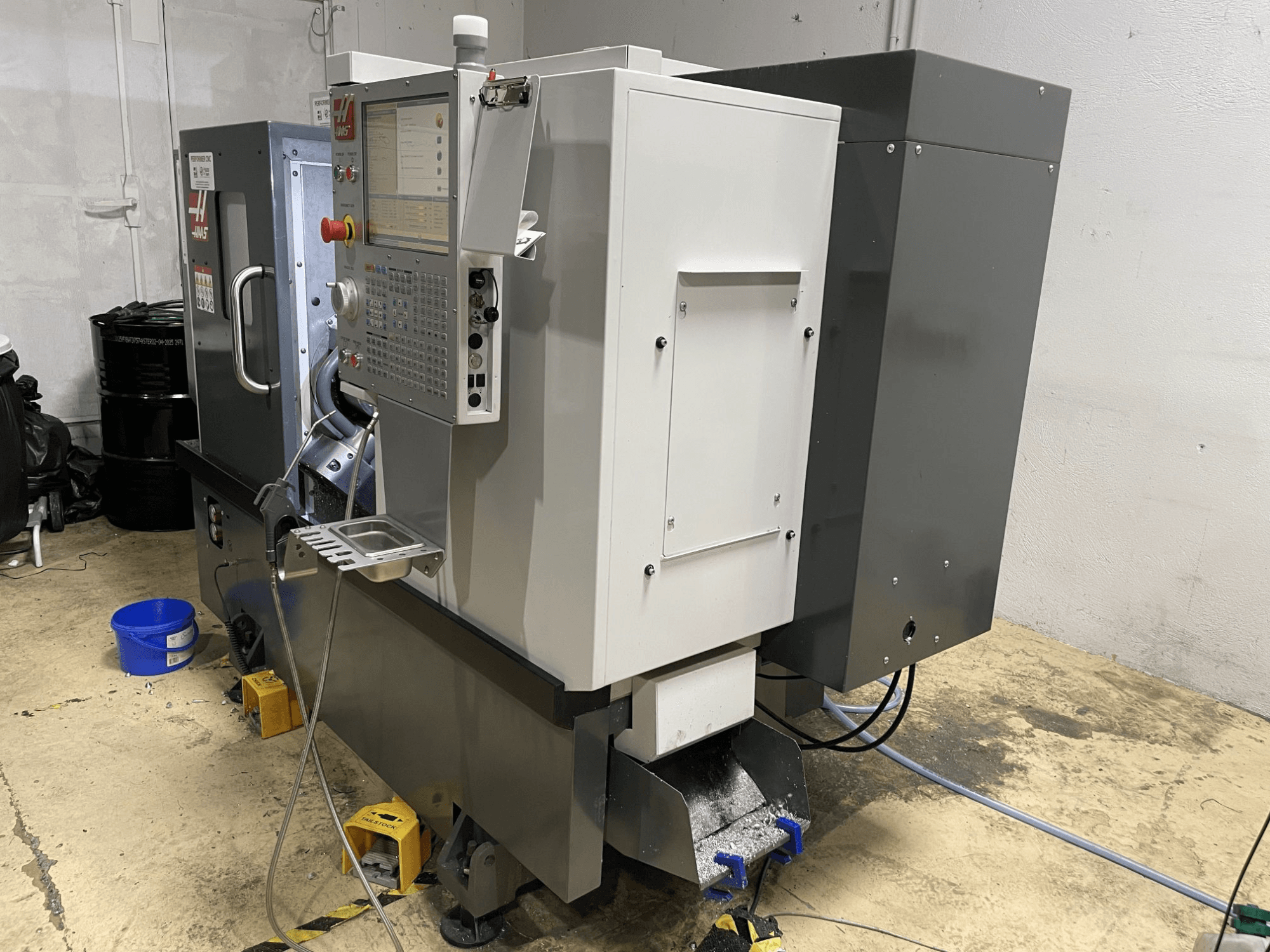

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Capacità

• Dimensione del mandrino: 210 mm

• Diametro massimo del pezzo: 419 mm

• Diametro massimo di taglio (torretta BOT o VDI): 305 mm

• Lunghezza massima di taglio: 406 mm

• Capacità barra: 64 mm

Velocità di avanzamento (rapido)

• Asse X: 12,0 m/min

• Asse Y: 12,0 m/min

• Asse Z: 30,5 m/min

Motori degli assi (spinta massima)

• Asse X: 10.676 N

• Asse Y: 10.231 N

• Asse Z: 16.458 N

Mandrino

• Punta del mandrino: A2-6

• Foratura mandrino: 88,9 mm

• Coppia massima del mandrino: 203 Nm a 500 giri/min

Asse C del mandrino principale

• Potenza dell'asse C: 3,7 kW

• Velocità massima: 60 giri/min

• Precisione di posizionamento: ±0,02°

• Forza di serraggio del freno: 4448 N

• Diametro del freno: 366 mm

• Coppia di tenuta del freno: 190 Nm

• Controllo: movimento e posizionamento interpolati

Torrella e utensili

• Torrella: ibrida a 12 stazioni (6 VDI / 6 BOT)

• Conicità utensile: VDI40

• Utensili motorizzati/rotanti: Sì, velocità massima 4000 giri/min

• Distanza posteriore dalla barra di alesatura: 19,1 mm

• Stazioni utensili: 12

Contropunta

• Tipo: contropunta idraulica

• Corsa del cannello: 95 mm

• Posizionamento manuale del corpo: 508 mm

• Campo di spinta: 623–5027 N

Refrigerante e aria

• Capacità del liquido di raffreddamento: 114 L

• Aria richiesta: 113 L/min a 6,9 bar

Dati elettrici

• Tensione di ingresso CA (trifase alta): 440 V CA

• Ampere a pieno carico (trifase alta): 20 A

• Amperaggio a pieno carico (trifase, basso): 40 A

Note sulla configurazione

• Asse C: Sì

• Asse Y: Sì

• Utensili motorizzati: Sì

• Contromandrino: No
