DOOSAN PUMA 4100B

Name: DOOSAN PUMA 4100B
Brand: DOOSAN
SKU: BG-TUR-DOO-2018-00001
Price: 123000 EUR
Availability: InStock

Galleria foto

123.000 €

prezzo gindumac

(Ex works)

Ottieni un preventivo ufficiale

DOOSAN - PUMA 4100B

2018

123.000 €

prezzo gindumac

(Ex works)

ottieni un preventivo ufficiale

Visita la macchina

fai una controfferta

Scarica PDF

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Tornio orizzontale DOOSAN Puma 4100B - 2018 - in vendita | GINDUMAC.COM

Mostra in lingua originale

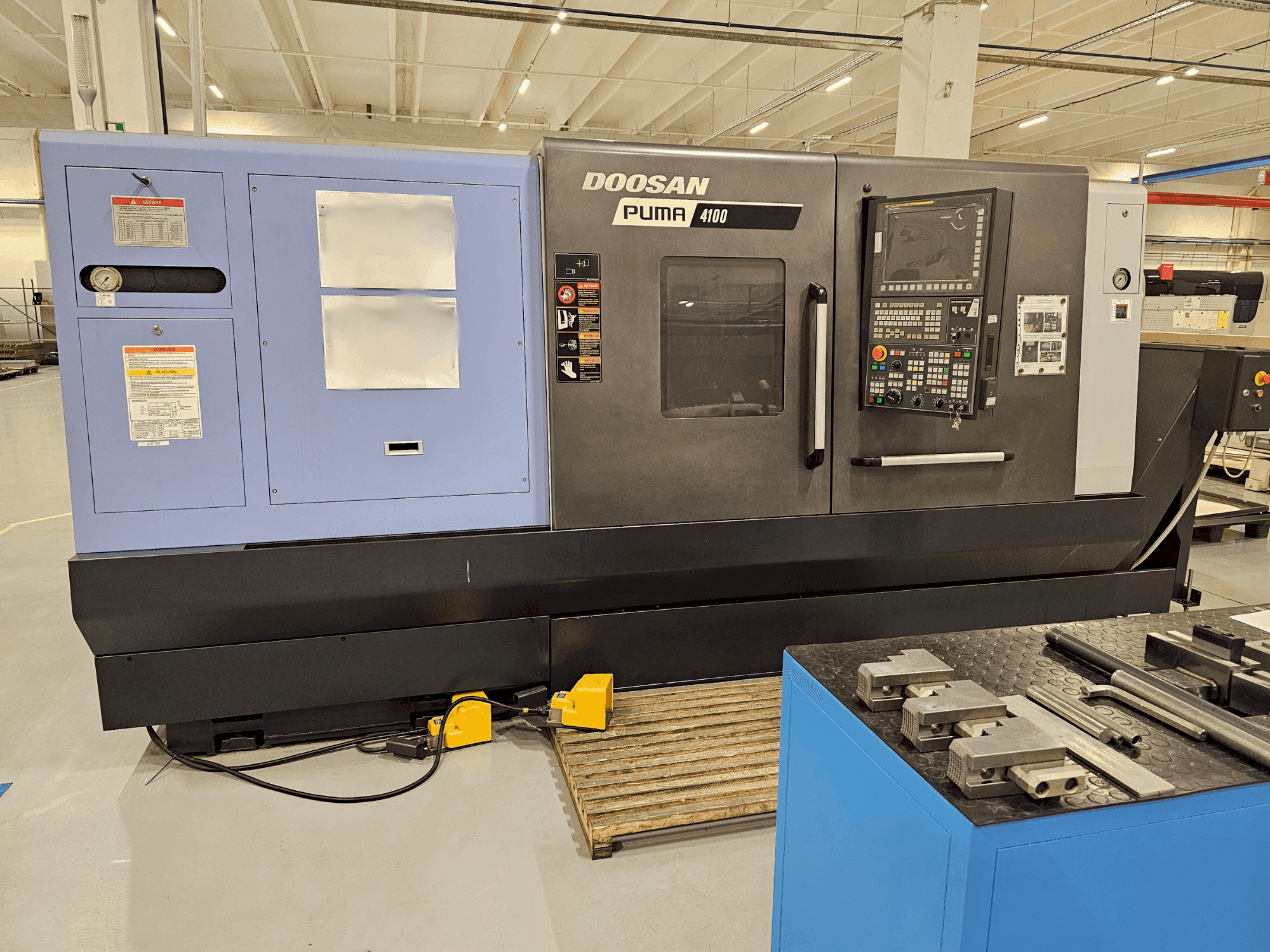

Questo tornio orizzontale DOOSAN Puma 4100B è stato prodotto nel 2018 in Corea del Sud. È dotato di un diametro massimo del pezzo di 550 mm e di una lunghezza massima del pezzo di 1042 mm. Controllata da un controllo FANUC serie 0i, offre una velocità del mandrino di 2000 giri/min con una potenza del mandrino di 35 kW (30 min) / 22 kW (continua). Questa macchina può ospitare 10 utensili e dispone di un cono A2-11 ASA, che garantisce versatilità e precisione nelle operazioni di lavorazione. È dotata di convogliatore di trucioli, impianto idraulico, di lubrificazione e di raffreddamento. La macchina ha un'autonomia di 796 ore, è ancora sotto tensione e può essere ispezionata in qualsiasi momento.

Panoramica

marca: DOOSAN
anno: 2018
MODELLO: PUMA 4100B
Ore di esercizio: 796
tipo di applicazione: Tornitura
Località: Bulgaria
tipo di macchina: Torni
disponibilità: Immediata
marca unità di controllo: FANUC
ID GINDUMAC: BG-TUR-DOO-2018-00001

Informazioni tecniche

Informazioni generali

Lunghezza macchina: 4654 mm
Larghezza macchina: 2056 mm
Altezza macchina: 2194 mm
Peso della macchina: 9950 kg

Sistema di controllo

Marca: FANUC
Modello: 0i Series

Trasmissione principale

Intervallo di velocità del mandrino: 2000 1/MIN
Potenza motore mandrino: 35/22 (30min/Cont.) kW
Cono di adattamento: A2-11 ASA

Movimento

Movimento ASSE-X: 352mm
Movimento ASSE-Z: 1105 mm

Utensili

Numero di stazioni: 10

Media

Trasportatore di trucioli: Si

Dotazione supplementare

- Sistema idraulico // Capacità del serbatoio: 16 L, Grado di viscosità dell'olio: ISO VG32
- Sistema di lubrificazione // Capacità del serbatoio: 4,3 L, Volume di scarico: 0,1 (50Hz) L/min, Grado di viscosità dell'olio: ISO VG68
- Sistema di raffreddamento // Capacità serbatoio: 365 L, Tipo di olio refrigerante: Fluido da taglio solubile in acqua, Potenza motore pompa refrigerante: 0,4 kW, Pressione massima pompa refrigerante: 0,15/0,1 (60/50Hz) MPa, Portata massima pompa refrigerante: 40 L/min
- Schermatura completa del chip e del liquido di raffreddamento
- Interblocco porta anteriore Interruttore a pedale
- Centralina idraulica
- Mandrino e cilindro di azionamento idraulici
- Luce di lavoro
- Trasportatore di trucioli

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi tecnici della macchina:
- - Letto basculante: 790 mm // sella basculante: 590 mm
- - Diametro massimo di tornitura: 550 mm
- - Lunghezza massima di tornitura: 1042 mm
- - Diametro di lavoro della barra: 116. 5 mm
- - Precisione: posizionamento x, z: 0,01/0,02 mm
- - Ripetibilità: ±0,002 / ±0,003
- - Meccanismo di trasmissione - trasmissione a cinghia + scatola ingranaggi dimensioni standard del mandrino: 380(15") mm // naso del mandrino: a2-11 asa // diametro del cuscinetto del mandrino (anteriore): Ø180 mm // diametro del foro passante del mandrino: Ø132 mm // foro del tubo di trazione: Ø117. 5 mm
- - Max. Coppia del mandrino per la tornitura: 2379 n. M
- - Meccanismo di trascinamento: programmabile (barra di trascinamento + carrello) // diametro cannotto: Ø120 mm // corsa del cannotto: 120 mm // corsa del cannotto: 1000 mm // centro del cannotto: #5 punto morto mt
- - Torretta - tipo di attacco portautensili: di base // numero di stazioni utensili: 10 ea // tipo di indicizzazione della torretta: tipo servoassistito // tempo di indicizzazione della torretta - stazione completa: 1. 9 // dimensione utensile: 32x32 mm // dimensione massima della barra di alesatura: 1,5 mm. Dimensione barra di alesatura: Ø60 mm // velocità di traslazione x, z - asse: 16/20 m/min // vite a sfere (diametro x piombo) - asse x: 40 x 8 mm // vite a sfera (diametro x piombo) - asse z: 50 x 10 mm // potenza del servomotore x, , z - asse: 4,0 / 7,0 kw
Vantaggi qualitativi della macchina:
- - Kit portautensili e bussola di alesaggio
- - Sistema operativo semplice
- - Doosan ez guide i
- - Calcio di coda programmabile
- - Pompa del refrigerante 4 kw 1,0 mpa 30l/min
- - Attrezzista automatico
- - Torre di segnalazione
- - Schiumatoio dell'olio
- - Monitoraggio del carico degli utensili doosan
- - Filettatura a velocità arbitraria ganasce dure temprate e rettificate

Informazioni extra

- Potenza di controllo: 3Ph-AC220V/50Hz // Potenza richiesta: 42,25 kVA // Alimentazione ad aria compressa, pressione: 0,5 MPa // Dimensioni del display 15" a colori // Trasformatore elettrico 380V - 220V

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
