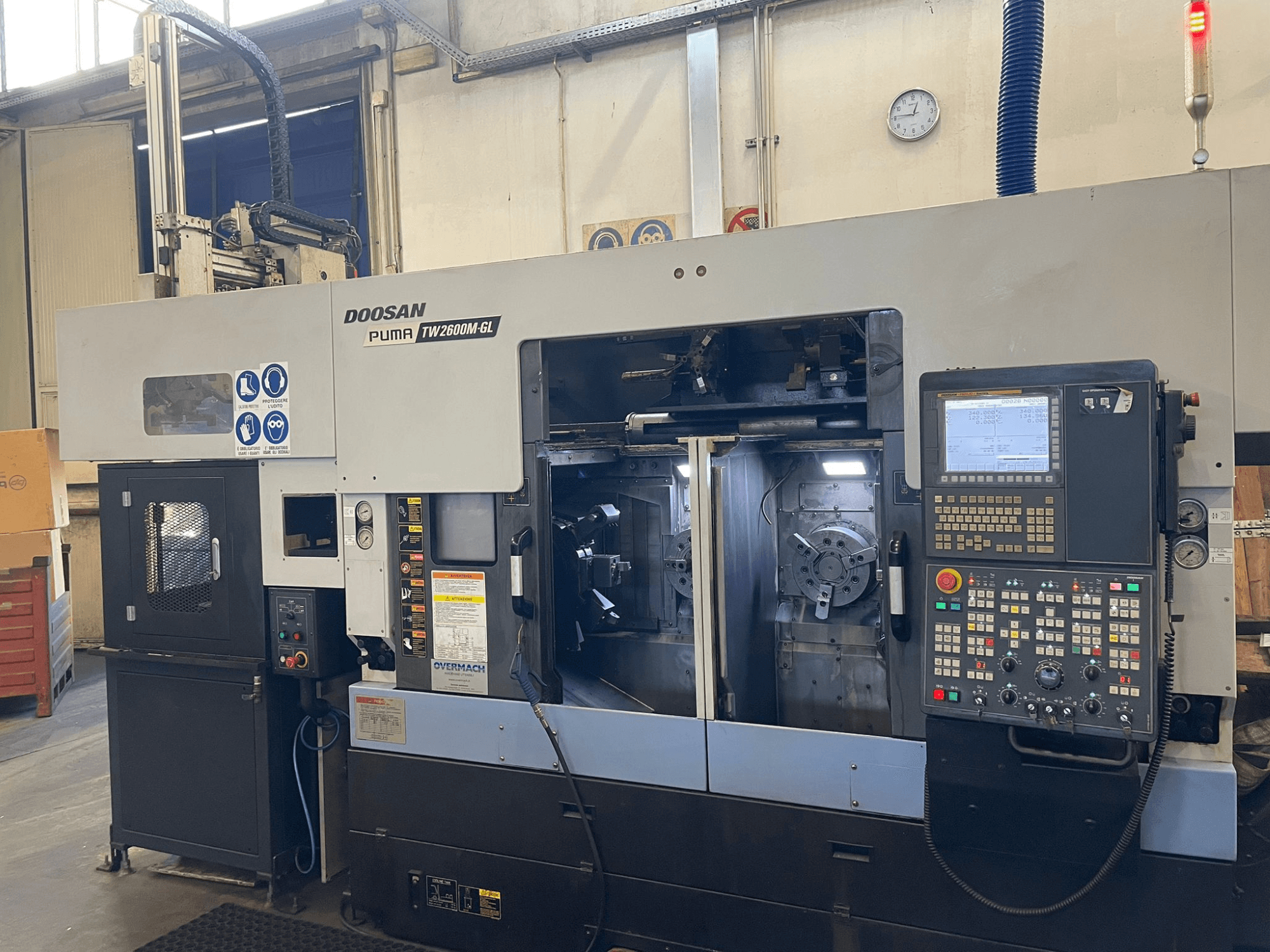

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Controllo: Doosan-Fanuc i-Series (FANUC digitale, Guida manuale i, memoria estesa 512+512 KB, Ethernet, RS-232C, USB, maschiatura rigida, memoria offset utensile, esclusione della velocità di avanzamento)

• Costruzione: Basamento in ghisa, struttura gemellare separata (destra/sinistra), inclinazione 0

Mandrini e capacità

• Attacco mandrino: ASA A2-6

• Diametro del mandrino: Ø 255 mm (configurazione a doppio mandrino)

• Capacità della barra: Ø 66 mm

• Diametro massimo di tornitura: Ø 350 mm

• Lunghezza massima di tornitura: 245 / 274 mm

• Precisione di posizionamento degli assi C1/C2: ±0,001° (indicizzazione idraulica)

• Distanza tra i centri dei mandrini: 450 mm

• Carico massimo per mandrino: 260 kg

Assi e avanzamenti

• Corse: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°

• Traslazione rapida (X1/Z1, X2/Z2): 24 / 24 m/min

• Avanzamento di taglio (X1/Z1, X2/Z2): 12 / 12 m/min

• Avanzamento asse rotante (C1/C2): 33 giri/min.

Torrette

• Torretta destra: Torretta motorizzata BMT-55P, 12 stazioni (tutte azionate), velocità massima utensile 5.000 giri/min, motore utensile azionato 5,5 / 3,7 kW

• Interfaccia utensili: Attacco utensile 25 × 25 mm; barra di alesaggio Ø 40 mm

• Indicizzazione: 0,2 s per stazione, indicizzazione servoassistita con bloccaggio idraulico

Equipaggiamento aggiuntivo

• Caricatore a portale Tipo A1:

  • Capacità di carico: max 6 kg

  • Diametro del pezzo: Da Ø 25 a Ø 125 mm

  • Lunghezza del pezzo: 20-100 mm

  • Corse degli assi (X/Y/Z): 710 / 215 / 220 mm

  • Tempo tipico del ciclo di carico/scarico: 9 s

  • Pressione dell'aria operativa: 5-6 bar

• Magazzino pezzi (sistema a ricircolo di pallet, tipo A1):

  • Numero di pallet: 14

  • Pezzi massimi per pallet: 15

  • Capacità totale: fino a 210 pezzi

• Pacchetto utensili per entrambe le torrette:

  • Utensili assiali: 3 + 3

  • Portainserti radiali: 1 + 1

  • Portainserti motorizzati: 2 + 2

  • Bussole di riduzione: ER-25, Ø 25 mm

• Sistema di raffreddamento ad alta pressione

• Convogliatore trucioli e paraspruzzi
